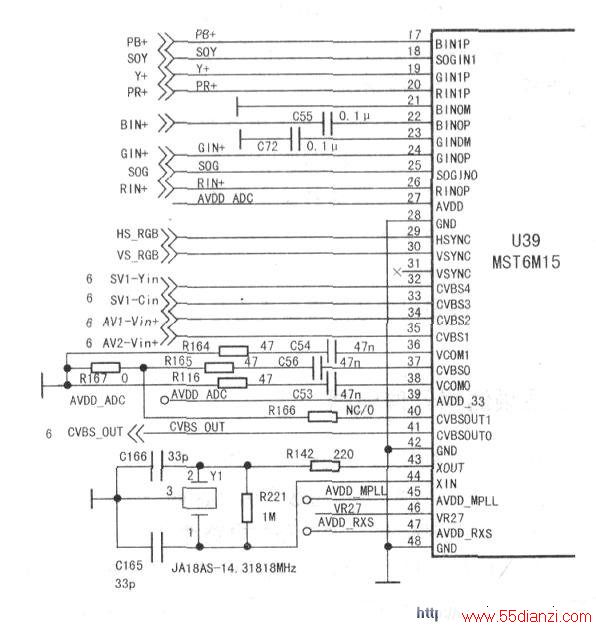

PDP电视的视频信号处理电路通常由非独立的集成块组成，下图长虹采用超级芯片MST6M15JS生产的PDP电视中的视频信号处理电路的电路原理图。和CRT彩电、液晶电视一样，PDP电视的视频信号处理电路也由视频信号切换开关、Y/C分离、色度信号解调和亮度信号处理等电路组成。从图中可以看出，由超级芯片MST6M15JS组成的液晶电视，其视频信号处理电路完全由芯片内部相关电路组成。来自视频信号输入接口的AV信号、Y/C信号和YPbPr信号从芯片相关脚进入其内部电路后，在芯片内部与图像公共通道电路送来的TV视频信号进行切换，切换选择后的信号经YC分离电路、色度信号解调电路、亮度信号处理电路等相关电路处理后，得到YUV信号送往YUV信号切换开关电路与从YPbPr信号输入接口输入的逐行YUV信号进行切换，切换选择后的信号再输往A/D变换电路进行模数转换。
在PDP电视中，视频处理电路输入不同视频信号，输出YUV信号。从信号输入和输出性质来看，该部分电路的作用也CRT彩电、液晶电视中的对应电路相同，其故障表现形式也与CRT彩电一样。主要故障是不能接收某一种视频信号、彩色不正常或接收视频信号时出现图像不稳定故障。
