超声波色度延迟线电路结构和工作原理

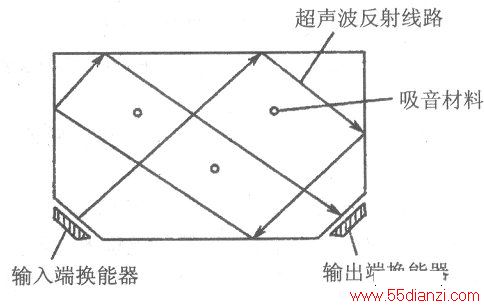

　　如下图所示是超声波色度延迟线结构和工作原理示意图。
　　
　　由于1行延迟线对信号的延迟量远大于亮度延迟线的延迟量，所以不能采用LC电路，而是采用超声波色度延迟线。超声波色度延迟线由一个玻璃片和两个声/电转换器件构成。输入信号加到输入端的电/声转换器中，由它将电信号转换成机械振动波，即超声波。
　　
　　这一超声波在玻璃片中进行多次反射后反射到输出端换能器中，输出端换能器是一个声/电转换器，它将超声波再转换成电信号。
　　
　　超声波在玻璃片中进行多次反射的目的是加长超声波的传播路线。由于超声波在玻璃中的传播速度比较慢，这样可以对输入信号进行延迟。当超声波色度延迟线体积比较小时，为了达到规定的延迟时间，所以要进行更多次的反射。
　　
　　彩色电视机中的超声波色度延迟线实际延迟时间为63.943μs（并不是恰好l行时间64μs），并且还要倒相180度。
