由行脉冲构成的CRT彩电视放电压

由行脉冲构成的CRT彩电视放电压

点击数:7768 次   录入时间:03-04 11:39:48   整理:http://www.55dianzi.com   电视机单元电路



  这种方法获得视放电压的特征是:行输出变压器的视放脚与+B脚、COL脚是不通的,即视放脚不在+B,COL脚的绕组上,但这种电路的视放脚与接地脚通。

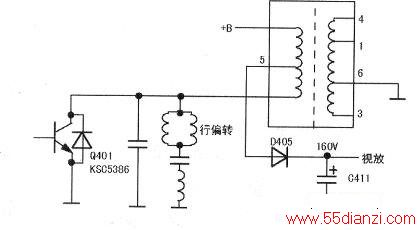

  这里特别提醒:北京牌2122Q型彩电(15A机芯)的图纸中,视放电压获得方法与事实不符,如下图所示,可见图纸所画的是第二种方法,而实际上是第三种方法,即视放脚与地相通。可见图纸上所标注的“此原理图仅供参考,如有更变恕不另行通知”这句话是多么重要。


4078563
