三星S42AX-YD05等离子屏电源板保护电路由以下几个部分构成：
1.17V保护检测电路
该电源的17V电压保护检测电路是由精密电压控制块U8004(LM431)、电压比较块UA(LM324)和CPU板上的电源管理MCU(BU8001)共同完成。电源正常工作后，待机电路中D8008、C8021整流滤波产生的17V电压，同时给U8004的K极提供一个工作电压，由R8030、U8004组成精密2.5V电压，而后分别通过电阻R8031、R8039隔离给UA（LM324）的2脚和6脚提供基准电压。
由于某种原因17V电压升高，一路送至双电压比较块UA(LM324)的反相输入2脚，与交流保护检测电压经电阻R8025～R8029分压送至其正相输入3脚，经内部电压比较后从1脚输出低电平，致使光耦PC8004初级发光二极管发光增强，次级光敏三极管导通量增大而饱和导通，把CPU板插座J8002的18脚电压拉低；另一路送至UA(LM324)的反相输入6脚，与PFC保护检测电压经电阻R8034～R8038分压送至其正相输入5脚，经内部电压比较后从7脚输出高电平，致使光耦PC8005初级发光二极管发光增强，次级光敏三极管导通量增大而饱和导通，把CPU板插座J8002的16脚电压拉低，促使CPU板上MCU(BU8001)的16、17脚（插座J8002的11、17脚）输出低电平，Q8002、Q8003截止而回到待机状态，达到保护的目的。
2.AC保护检测电路
此电路由D8011、R8025、R8026、R8027、R8028、R8029组成AC保护检测电路，给双电压比较块UA(LM324)的3脚提供检测信号，经内部比较检测后，从其1脚输出信号，通过光藕PC8004隔离控制，送至CPU板插座的18脚，而后再经排组BR8006，送至BU8001的8脚。
3.PFC保护检测电路

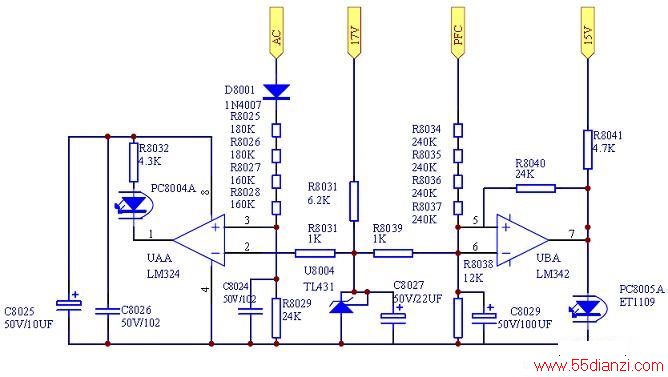

此电路由R8034、R8035、R8036、R8037、R8038组成PFC保护检测电路，给双电压比较块UA(LM324)的5脚提供检测信号，经内部比较检测后，从其7脚输出信号，通过光藕PC8005隔离控制，送至CPU板插座的16脚，而后再经排组BR8005，送至BU8001的9脚。17V/AC/PFC保护检测电路见下图。
4.D5V/A12V/VG保护检测电路
由R8397、R8398、R8399、R8396组成D5V/A12V/VG保护检测电路，直接送至CPU板插座J8002的4脚，而后再经排组BR8001，送至BU8001的5脚。
若D5V/A12V/VG任何一路电压升高，分别经电阻R8397/R8398/R8399和R8396分压后送至CPU板插座J8002的4脚（大于3V），致使CPU板上MCU(BU8001)的16、17脚（插座J8002的11、17脚）输出低电平，Q8002、Q8003截止而回到待机状态，达到保护的目的。
5.VA保护检测电路
由R8292、R8299组成VA保护检测电路，直接送至CPU板插座J8002的7脚，而后再经排组BR8001，送至BU8001的5脚。
若VA电压升高，经电阻R8292、R8299分压后送至CPU板插座J8002的7脚（大于1.8V），致使CPU板上MCU(BU8001)的16、17脚（插座J8002的11、17脚）输出低电平，Q8002、Q8003截止而回到待机状态，达到保护的目的。
6.VS保护检测电路
由R8298、R8297、R8296组成VS保护检测电路，直接送至CPU板插座J8002的2脚，而后再经排组BR8005，送至BU8001的7脚。
若VS电压升高，经电阻R8298、R8297、R8296分压后送至CPU板插座J8002的2脚（大于2.5V），致使CPU板上MCU(BU8001)的16、17脚（插座J8002的11、17脚）输出低电平，Q8002、Q8003截止而回到待机状态，达到保护的目的。

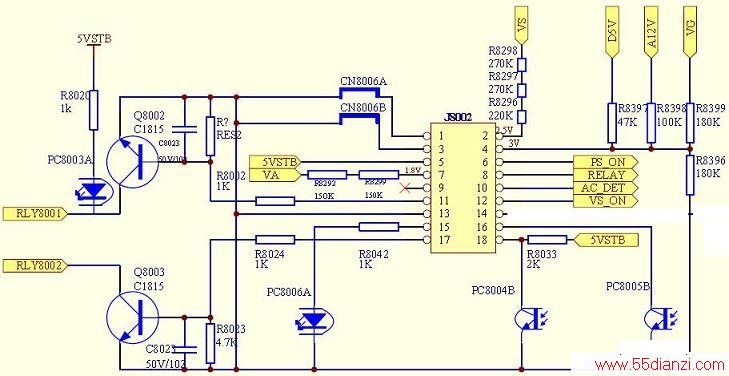

D5V/A12V/VG/VA/VS保护检测电路见下图
