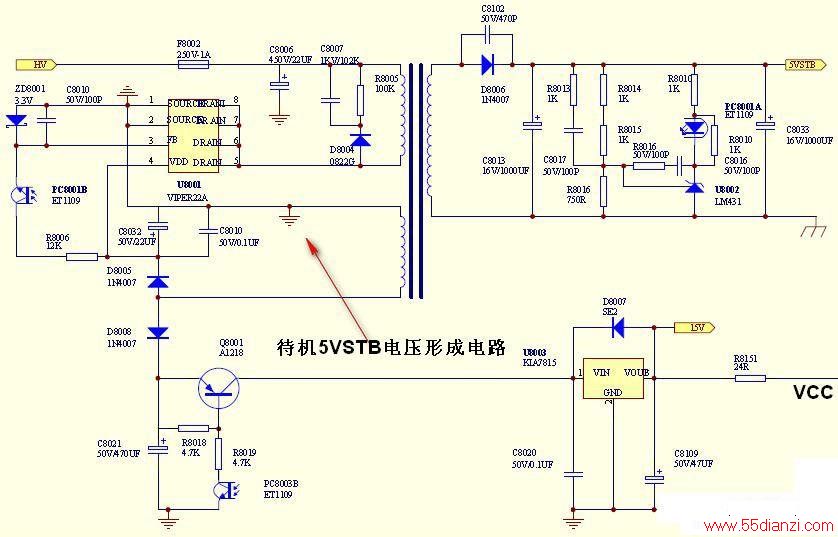

三星S42AX-YD05等离子屏电源板5VSTB电压形成电路如下图所示：
AC-220V通过插座CN8001进入后，首先经过保险F8001(250V/8A)送入VR8001、C8001、R8001、C8034、C8035、L8001、C8003、C8004、C8002、C8036、L8002等组成的过压保护电路以及两级进线抗干扰电路。经该电路滤除交流纹波干扰信号后，再通过TH8002、D8001、D8002、F8002、C8006整流滤波后，形成不稳定的300V直流电压(HV)。
该300V直流电压(HV)首先经过保险F8002(1A/250V)，开关变压器T8001的初级绕组1脚输入，产生感应电动势，再从初级绕组2脚输出，加至待机电压形成块U8001（VIPER22A）的5、6、7、8脚(漏极)；同时在开关变压器T8001的另一初级绕组3、4脚，也产生感应电动势，一路经过D8005、C8032整流滤波，给U8001（VIPER22A）的4脚提供一个持续的工作电压，形成U8001的供电VDD，U8001在4脚得到供电后，内部电路开始振荡并进入工作状态；一路经过D8008、C8021整流滤波后，为Q8001（A1281）的发射极提供一个待命电压，此时Q8001由于基极没有电流注入而处于截止状态。
由于开关变压器互感的作用，T8001次级绕组产生的感应电压，经过D8006、C8013、C8033整流滤波后形成5VSTB电压。此电压提供给插板J8002上的电源管理芯片BU8001的2脚、继电器RLY8002、RLY8001以及主板的待机电路，同时还通过R8020为光藕PC8003提供待命电压。
由R8010、R8011、U8002（LM431）、R8016组成反馈支路，通过光藕PC8001控制和稳压二极管ZD8001稳压，反馈于U8001的3脚，使其产生稳定的5VSTB电压，整机处于待机状态。
由U8002、R8016、R8014、R8015、R8002、C8016、R8013、C8017组成待机取样电路，以稳定5VSTB电压的输出。
