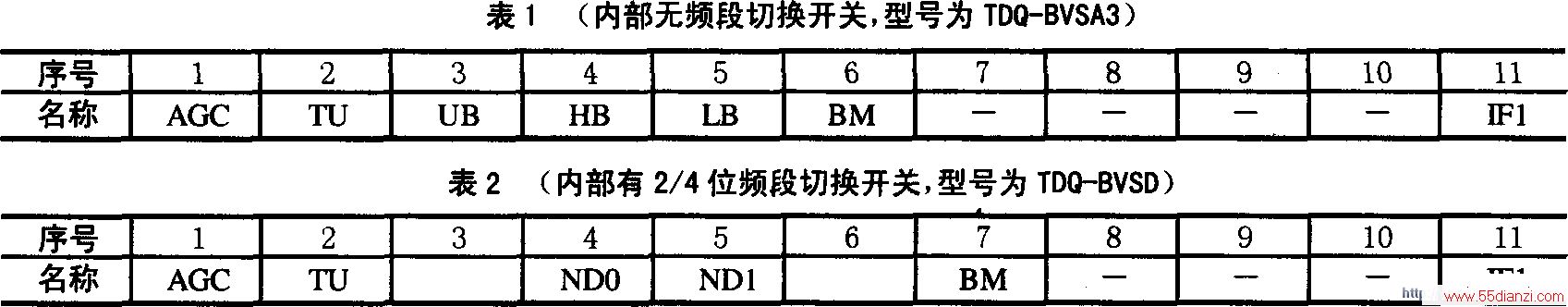

国际标准电压合成式高频头最初由飞利浦公司设计生产，目前国内已有几家高频头厂家生产，其性能指标均已达到国际标准的要求，满足现代彩色电视机的使用条件。高频头的核心元器件是飞利浦公司生产的TDA5736M芯片，它集本振、混频、放大功能于一体。经变容二极管与电感L选频，由超小型贴片式双栅极场效应管放大后的TV高频信号，由④脚(uHF频段)、⑥脚(VHF—L频段)或⑦脚(VHF—H频段)输入到TDA5736M芯片内部。本振LC谐振频率由（18）、（21）、（22）、（24）得到(UHF频段)，（21）、（23）得到(VHF-L频段)，（16）、（17）、（19）得到(VHF—H频段)。在IC内部的混频器将输入的TV高频信号与本振信号频率混频，输出中频信号(参见本书“彩色电视机的高频调谐器”文中图4所示的电路图)。其外部引脚见文末表1、表2。
2．输入调谐回路：其目的是对输入信号进行选频及阻抗匹配，令输入信号的反射最小，达到最大输入的目的。(现以VHF—L频段为例，参见图2所示)L26、R26、VDlO、VDll、C39、R27、R28组成VL频段的输入调谐回路。主谐振LC是L26和VDlO的反偏结电容。VDl0反偏电压在0．5V～25V(+3V)之间变化。主谐振电路的频率在48．25MHz～170MHz变化，R26(10Ω)是用以展宽通频带，降低谐振回路的Q值，C39(1nF)是高频旁路电容，R27、R28为调谐电压Tu的传输隔离电阻，VDll变容二极管随着Tu电压的上升，其反偏结电容也随之减小，使整个频段内传输系数近于相等。c41为高频传输电容同时有隔直作用。通过C41将已调谐选频的TV信号传输到高频场效应管v3的第一栅极(G1)。
3．高频放大电路：现代彩色电视机的高频调谐器的高放管，基本上都采用超小型贴片式双栅极场效应管，这是因为双栅极场效应管具有高输入阻抗，高跨导、低噪声系数、低反馈电容、大动态工作范围、良好的AGC特性及交叉调制小等优点。
作为高频放大用的N型沟道场效应管，为双栅极场效应管(型号：BF909R)，第一栅极G1接输入信号，称为信号栅极。另一控制栅极G2接RF．AGC直流控制电压，用以控制FET的源极S和漏极D之间的N型沟道宽窄。RF．AGC直流电压越高，N型沟道越宽，FET的跨导越大，高频TV信号的电压增益就越高。

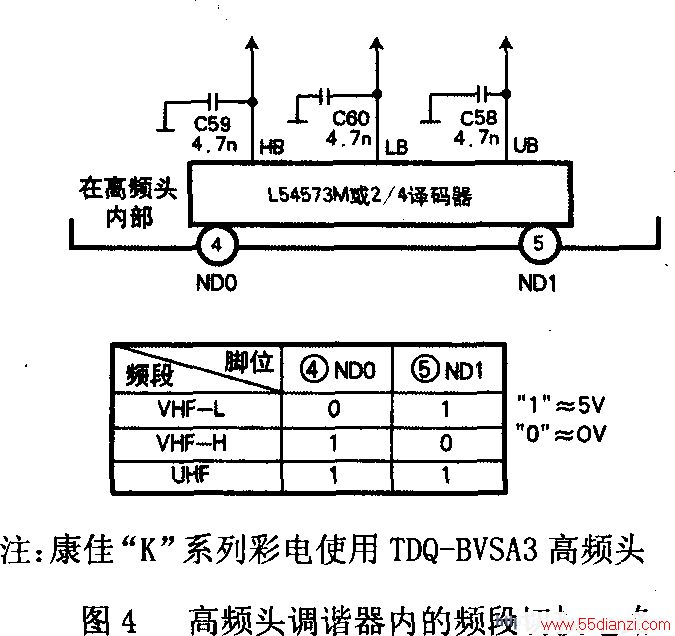

高频调谐器各频段的接收，是以切换各频段高放级供电实现的，见图4。超级芯片TDA9383／80⑩、(11)两脚输出的逻辑电平，控制高频头的④、⑤两脚，而由高频头内部2／4位逻辑开关分别提供给UHF、VHF—H、VHF-L电源电压(+5V)，到BU、BH、BL端子。在任何情况下，为内部三个端子中的某一频段提供电源电压。
4．高频放大级输出调谐回路：高频Tv信号通过高放管之后，由其漏极输出至双调谐选频回路(参见图2所示)。该电路的主要目的是选择输入信号的频率点，使输入的Tv信号在要求接收的频道位置，幅度尽可能达到最大，在带宽内要求平坦，各方面电性能尽可能最佳。图1中VD2、VD3、VD7、VD8、vDl2、VDl3都是变容二极管。其中VD2和VD3工作在UHF频段，VD7和VD8工作在VHF—H频段，VDl2和VDl3则工作在VHF-L频段。它们在接到各自阴极的调谐电压Tu变化时，反偏电容值随之变化，反偏电压越高，反偏势垒电容越小。现在以VHF—L频段电路为例来分析；VDl2和VDl3为主调谐变容二极管，VDl4为辅助变容管，当它们的容值为某一个指定值时，整个双调谐选频回路会在VHF-L频段内，某一个频率点的位置上传输性能达到最佳。这时所需的调谐电压值取决于设计时的设定。这部分电路对电视机的选择性，灵敏度等多项指标有非常大的影响，因此此处各项参数的搭配非常重要。VDl4为传输变容二极管，在VHF-L频段内，高频TV信号的频率越高，则Tu电压值越大，反偏势垒电容越小，但由于传输的TV信号频率高，所以传输回路的容抗值xc(xc=1\ωc)基本不变，这有利于在整个频段内，任一被接收的电视高频信号增益值平稳。信号在通过双调谐(参差调谐，并采用电感耦合加电容耦合)选频回路后，进入IC⑥脚。
5．混频器电路：在IC内部有混频器。被调谐选频到的高频Tv信号，得到约40dB的增益(最大值)，与本振电路所产生的单一频率的本振信号进行混频，用超外差方式产生差拍信号，即“本振信号频率-Tv高频信号频率=TV中频信号频率”，而TV中频信号，对任何被选频的TV信号而言，都严格的等于国家规定的标准TV中频被调信号，其频率为38．OMHz。-3分贝点带宽为6．5MHz(38．0 MHz至31．5删z频率范围内衰减小于-3dB)，顶部平坦，距峰点衰减小于-1dB。
如果由于输入信号频率或本振频率产生漂移，赠输出TV中频信号的频率点，必然会偏离标准中频信号值，此时在超级芯片TDA9383／80内部锁相环鉴相器，将产生自动频率控制电压，使内部调谐输出的PWN信号跟踪，仍由TDA9383／80的④脚输出微调“调谐脉冲信号”，使输入调谐回路和本振回路的谐振频率同步“微调”，以保证输出的中频TV信号恢复到标准值(38．OMHz)。因此现代彩色电视机的调谐电路中，已取消了传统的AFT(自动频调微调)外围电路。这比仅仅调整本振谐振频率达到跟踪，效果要优越得多。

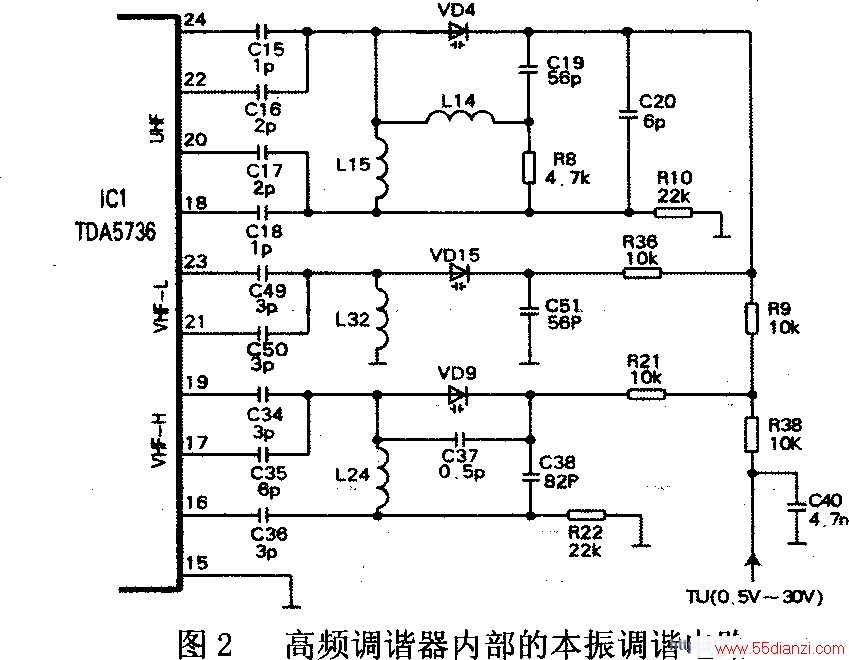

6．本振调谐电路：VHF-L、VHF-H、UHF三个频段都有各自的本机振荡器(本振)电路，但却集成在IC(TDA5736M)内部。其本振的振荡器仍采用克拉柏式，外围保留三组独立的本振选频回路(参见图2）；VDl5、VD9、VD4为三个频段本振的调谐变容二极管。L32、L24、L14和L15为三个频段的本振调谐电感。Tu电压的变化(0．5～30V)，通过R38、Rg、R36、R2l接三只本振变容二极管的阴极，调谐时变容二极管的反偏电压变化，则变容二极管反偏势垒电容随之变化。随着调谐电压增高，变容二极管电容值减小，与电感L并联的谐振频率将增高。三组本振电路频率覆盖值分别为：VHF-L频段(87．75～198．25MHz)；VHF—H频段(206．25～494．25MHz)；UHF频段(509．25～901．25MHz)。频率覆盖系数在三个频段内相近，略大于或近于2。
为达到上述频率覆盖的目的，本振谐振回路的变容二极管与电感、电容采用不同形式的串、并联连接。

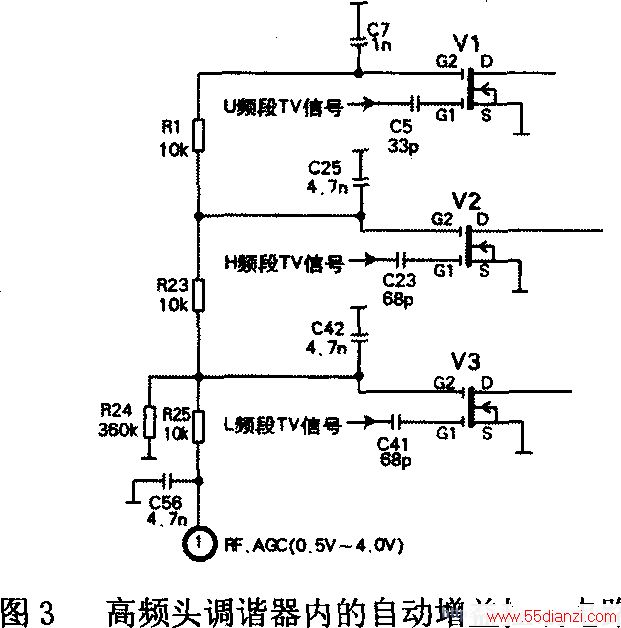

7．自动增益控制电路：由于从天线输入的各TV高频信号幅度不同，甚至差别很大，为满足尽可能接收到更多清晰的电视节目，高频头内的高放管，必须采用自动增益控制电路，一般用“RF．AGC”表示，以区别于中频放大中的IF．AGC电路，由图3中可以看出；三个频段的高放双栅极场效应管，其第二控制栅极G2与高频头①脚(RF．AGC)通过电阻R25、R23、R1分别隔离、连接。R24为“栅漏”电阻，由于栅极绝缘性能极高，可达到109Ω，R24可泄放在栅极上集累的电荷。RF．AGC直流电压在R25、R23、R1上压降极小，可以忽略。且R24阻值较大，分压比也
小，对直流控制的AGC电压影响不大。C7、C25、C42和C56为去耦电容，使接入G2的直流控制电压免受交流信号的干扰。RF．AGC控制电压的控制范围为O．5～4V，受控增益量为(VHF频段)为40dB、(UHF频段)为35dB。
双栅极场效应管G2的控制电压越高，N型沟道越宽，跨导增大，增益就越大。因此，输入的TV高频信号越强，RF．AGC的电压就应该越小，反之，信号弱则RF．AGC电压就越高，所以称之为“反向AGG”.
