ETA-SF03/1型频率合成调谐器(新型号AFTO/1000)

    (2)频道(Channel)：VHF～L0w BAND：DS-01CH(49.75MHz)～Z-7CH(160.25MHz)。

    VHF-High BAND：DS-06 CH(168.25MHz)～S-41CH(463.25MHz)。

    UHF  BAND：DS-13 CH(471.25MHZ)～DS57CH(863.25MHz)。

    (3)中频频率(Intermediate Frequency)：

    PIF：38.OOMHz

    CIF：33.57MHZ

    SIF：31.50MHz

    (4)输入阻抗(Input ImpEDAnce)：UHF/VHF  Terminal(75Ω).Unbalanced。
      输出阻抗(Out Impedance)：UHF/VHF Ter-minal(75 Ω).Unbalanced。

    (5)频段转换系统(Band Change-Over Sys-tem)：锁相环方式(PLL System)。

    (6)调谐制式(Tuning System)：频率合成方式(Freguency Synthesize System)。

    2.检验和测试条件(RAT l NG AND TEST CONDI-T1ONS)：

    (1)端子电压(Voltage＆Current at Each  Terminal and Operation Guaranteed Voltage)。

(2)温度(Temp)：25℃±2℃。
(3)湿度(HuMIDIty)：65±5％RH。
(4)储藏温度(Storage Temperature)：一20℃～+70℃。
(5)使用温度(Operation Temperature)：-i0℃～+65℃。
3．主要元器件(DeviGes)
(1)U}IF部份(UHF Section)：

(2)VHF部分的(VHF section)

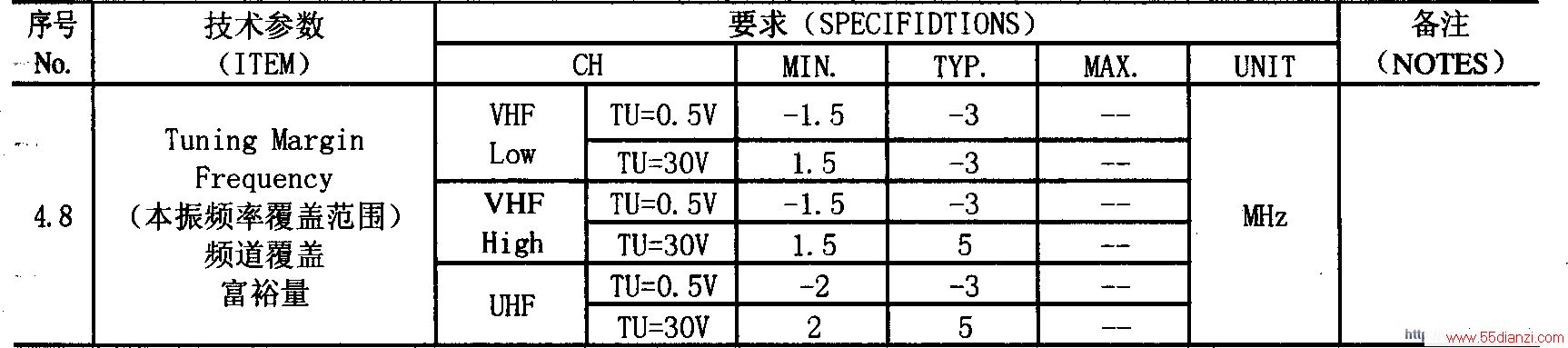

4．电气性能(EIeCTRICal Characteristics)



www.55dianzi.com

www.55dianzi.com
(1)V段频率表(VHF Band Frequency Table)
    表6
  (2)V／U段频率表(VHF／UHF Band Frequency Table)
    表7



www.55dianzi.com


www.55dianzi.com

ETA—SF03／1电子调谐器安装尺寸及引脚功能，参见图6所示。

www.55dianzi.com
