简单易制的框形电视接收天线

　　下面介绍两种结构简单、性能优良、效率很高的框形电视接收天线的制作。
　　
　　一、多频道双框形天线
　　
　　该天线可用于多频道电视节目的接收，其外形如下图所示。其结构分别是由两个反射器和两个有源振子构成。其中，两个反射器和两个有源振子各处于同一平面，它们的几何尺寸分别为：A=430mm，B=460mm，A'=370mm，B'=405mm，FP的值可选为300mm。如果低频道的节目相对较多，则可使A=1240mm，B=1400mm,A'=930mm．B'=1050mm，FP=780mm。
　　
　　在制作时，除了两个有源振子天线的端口接在一个绝缘馈电板上（馈电板可用五合板或其他稍厚一点的塑料板来制作）外，其余各框形天线间可用绝缘木条加以固定。各框形天线可选用线径粗一点的多股铝电力线弯曲而成。实践证明：如果天线的高度适当，该天线完全可以在100公里左右的范围内满意地接收3～4个频道的电视节目。笔者所在地可清晰地收到6、9、11、三个频道的节目。

　　
　　二、组合框形天线
　　

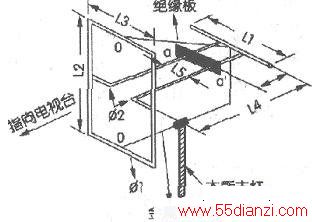

　　上述的多频道双框形天线适用于远距离接收，而组合框形天线则远、近都能适用，其外形如下图所示。

　　

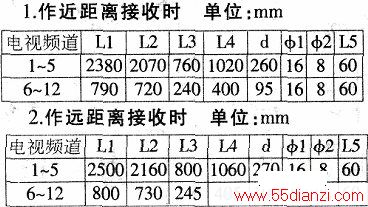

　　其几何尺寸如下表所示。

　　
　　其中高频绝缘板可用硬质的塑料板代替。反射器L1和天线框L2用较粗的铝管或线径粗一点的多股铝电力线弯曲而成（即图示的φ1）。其余连接的部分完全可以用8号铁丝弯曲成形，然后用细一点的铁丝或别的金属丝绑紧即可。为了提高天线的机械强度，支架可以选择得粗一点或者做成木架。
　　
　　上述的两种框形天线，都用300Ω带状平行扁馈线直接接在a、a'点上。
　　
　　需要注意的是，在实验时应适当前后移动a、a'点的位置，以获得最佳匹配。如果a、a'点的位置调整不当，将会明显影响接收质量，所以实验时应仔细调整绝缘塑料板位置然后加以固定。和图1所示的天线相比，图2天线的功率增益系数可达10~15，足以实现远程接收。
　　
　　上述的两种天线，它们所共有的特点就是通频带宽、增益大、制作容易，节省材料和方向系数高。同时，制造框形天线所需的金属管（线）数量只有五单元天线的二分之一，而方向系数却不低于双层五单元引向天线，甚至不低于双层匕单元引向天线，所以应为自制天线中的良品。
