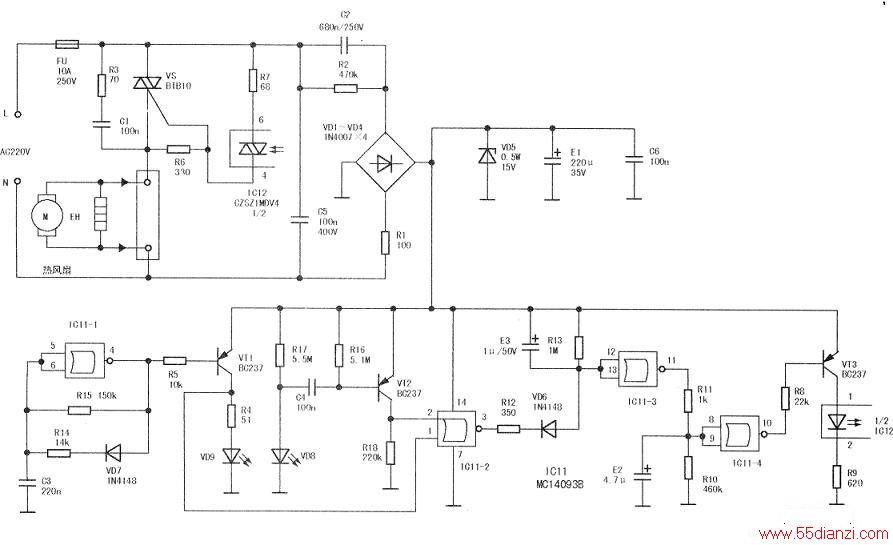

AC220V市电经保险FU后,一路为风扇电机M和加热器EH供电;另一路经C2降压、VD1~VD4桥式整流、E1滤波和VD5稳压,得到15V直流电压为控制电路供电。R1是限流电阻,R2是C2的泄放电阻.C5、C6为高频抗干扰电容。
该部分电路一般是整流输出电压为零或过低导致整机不工作或工作失常,多见C2容量减退或开路失效、限流电阻R1( 100Ω/lW)烧断开路、VD1~VD4损坏,以及VD5、E1、C5、C6击穿漏电,可用万用表电阻挡测出不良元件。
常见故障分析:
(1)C2的耐压( 250V)设计的余量过小,AC220V电压稍有波动(升高),就可能造成C2损坏。
(2)该干手器采用电容降压式简易稳压电源,当负载电流大于稳压管VD5最大允许电流时,极易造成稳压管损坏。一旦VD5烧断开路,整流后未经稳压的电压就会高于30V,并会随负载电流的变化有较大的波动,造成E1及IC11(电源电压范围为3V—18V)击穿损坏。
(3)电容降压式稳压电源内阻很大,当其负载短路时也不会烧前级保险FU。因此,当FU熔断引起无直流电源电压时,应检测风扇M及加热器EH等交流负载电路的短路、漏电故障。
