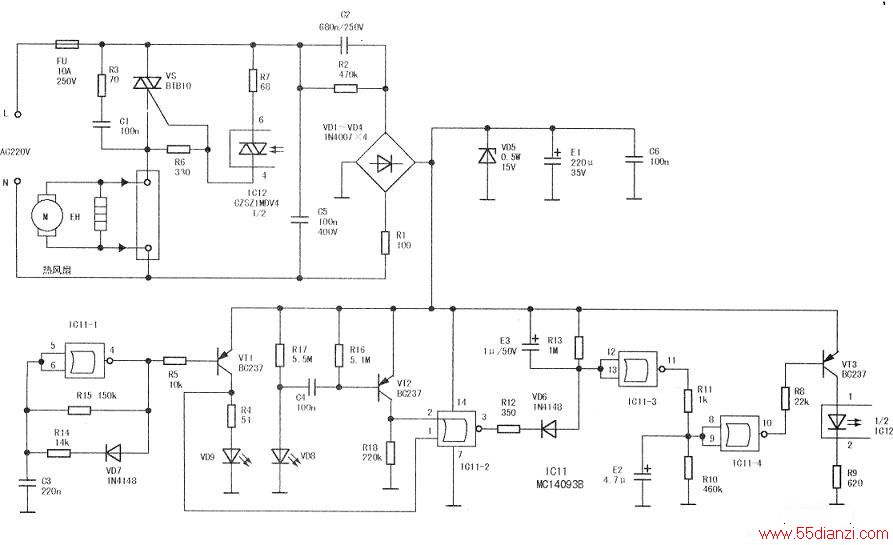

IC11-2③脚输出信号经R12耦合至VD6进行半波整流，由E3滤波后加至IC11-3(接成反相器)．经其对输入信号整形和反相驱动后，由11脚输出。
静态时IC11-3(12)、13脚为高电平，11脚为低电平。
动态时12、13脚为低电平，11脚为高电平。否则，为R12脱焊开路、VD6开路失效、E3击穿漏电或IC11-3损坏（如稳压管VD5断路时使电源电压升高到30V以上造成的)。
常见故障分析：
(1)VD6损坏后，可用开关二极管（如1N4148）或2CP型检波二极管更换。
(2)IC11是一片二输入端四与非门集成电路，属4000系列CMOS数字集成电路，并具有该系列电源电压范围宽、功耗低及全部输入和输出等特性，IC11中每个与非门都含有施密特触发器，对脉冲信号具有很好的整形作用。IC11损坏后，可用MC14093B、CD4093B、CC4093B(国产)等与非门集成电路代换。
