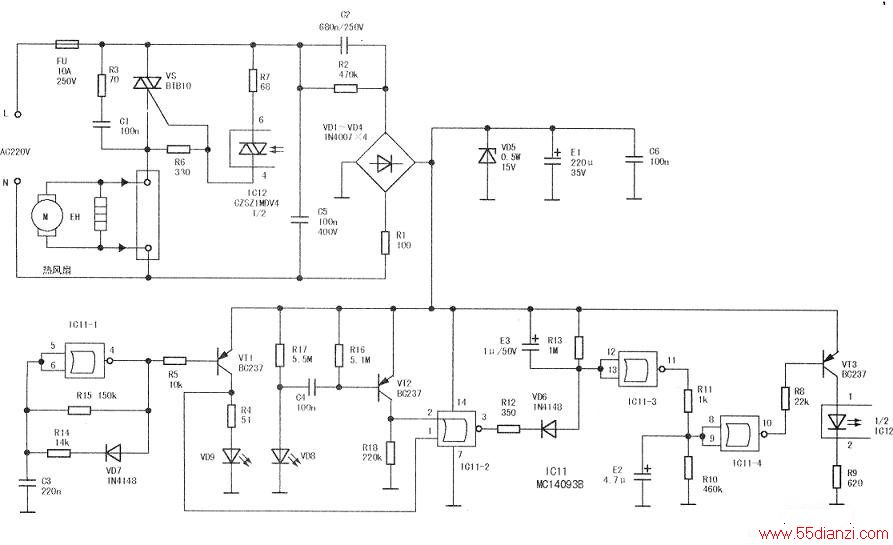

VD8为红外接收管，静态时VD9发射的红外信号不能被VD8接收，所以干手器不工作。当有人把手靠近出风口时，VD9发射的信号经手反射到VD8上．VD8收到的红外信号经C4耦合和VT2放大后，加至IC11-2②脚。IC11-2为二输入端与非门，①脚输入由VTlc极取出的同步信号，③脚为整形后的输出端，采用同步接收的方式，可防止灯光、日光等对接收管VD8的干扰而产生误动作，增加工作可靠性。
测IC11-2③脚输出直流电压，静态时VT2截止，IC11-2②脚被R18下拉为低电平。由与非门逻辑关系可知：只要有一个或一个以上输入端为低电平，输出便为高电平。因此静态时IC11-2③脚应为高电平（接近电源电压），若动态（手靠近出风口）时③脚电压有所下降，说明红外信号已被VD8接收、VT2放大和IC11-2整形输出，否则为接收电路存在故障。可能是VD8老化接收效率低、C4开路失效、R16或VT2开路损坏、与非门IC11-2不良或损坏。
常见故障分析：
(1)VD8老化故障较多见，可用PH302等常见红外接收管代换。
(2)发射管VD9和接收管VD8的安装位置很重要，如发射、接收角度太大，VD8可能接收不到手反射的红外信号而导致干手器无反应。如两管角度太小，靠得过近或黑色塑料套管脱落时，会造成干手器失控，接通电源就向外吹送热风。
