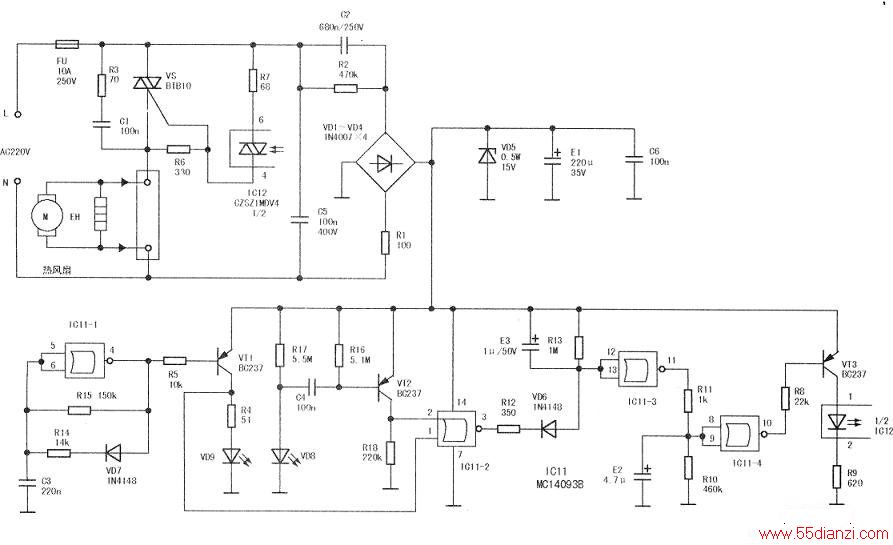

与非门IC11 -1、C3、VD7、R14、R15组成矩形波振荡器,利用VD7的单向导电特性调整输出脉冲占空比。
振荡脉冲经R5耦合控制VT1振荡频率导通或截止,经限流电阻R4驱动发射管VD9向外发送红外信号,同时作为同步信号加至IC11-2①脚。
如果VD9不发射红外信号,干手器就不会工作。
通常是定时电容C3击穿漏电或开路失效.VD7及R14、R15脱焊开路、IC11-1不良导致振荡器停振,也可能是R4、R5开路或VT1、VD9损坏,无法发射红外信号。
常见故障分析:
(1)用万用表“dB”挡测VT1的c极,若指针有一定摆幅,表明振荡器工作基本正常,否则为停振。
(2)红外发射管VD9容易老化造成发射效率低甚至不发射,可用家电中常用的红外发射管代替,如SE303型发射管等。
