松下L-50MU DVD光传感器拆卸与安装

松下L-50MU DVD光传感器拆卸与安装

点击数:7356 次   录入时间:03-04 12:03:00   整理:http://www.55dianzi.com   LD-DVD-VCD-摄录放像

  一、光传感自检和置换程序

光传感自检和置换程序

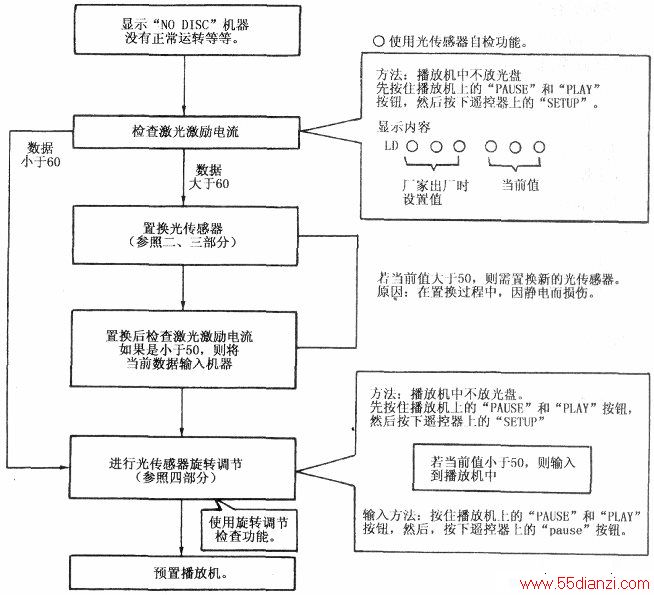

  此机新添光传感器自检功能,以及旋转调节检查功能。维修时,可使用以下程序(见上图)进行有效的自检和旋转调节,一定要在“NO DISC”显示时进行。在置换光传感器之前,使用自检功能。作为一个准则,应在激光激励电流大于60时,置换光传感器。

  注意:

  按下电源按钮接通电源,在机器预热之前(3分钟以内)检查电流数据。播放机电流在预热时会升高,请在自检之前关闭装置。

  二、拆卸光传感器

  光传感器(激光组件)是精密的机械组件,在维修需要拆卸和组装时,必须注意以下事项:

  1.在光传感器周围进行操作时,应注意静电。

  2.操作应该在无尘的清洁环境下进行。

  3.置换光传感器应限制指定操作范围。如果在指定操作范围以外进行拆卸操作的话,光传感器将有可能超过调整范围。

  4.在拆卸方向瞄准器时,不得将螺丝和弹簧丢失。

  方向瞄准器是非常精密的光学部件,不得碰触其周围的镜片,更不得撞击方向瞄准器。

  具体拆卸操作按以下步骤进行:

拆卸前的准备工作

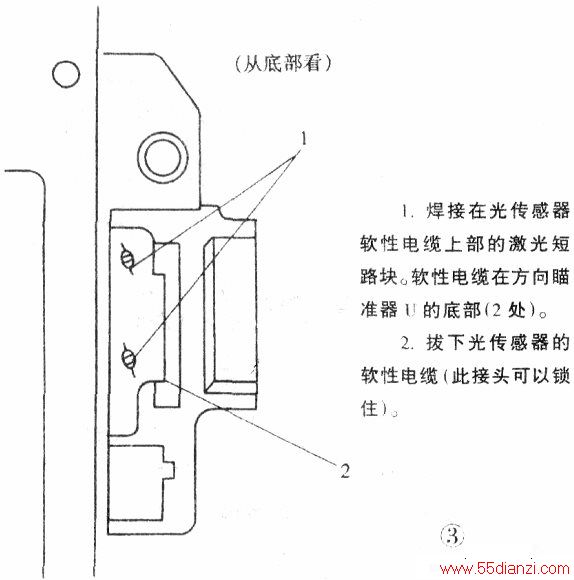

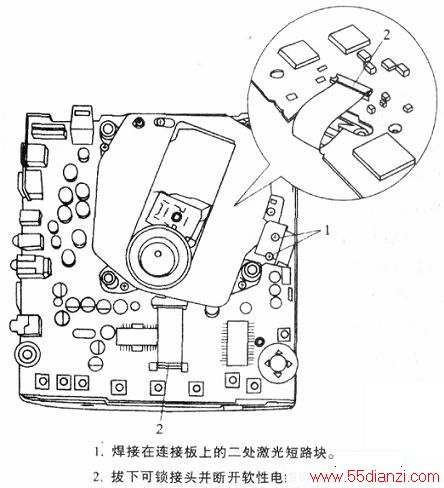

  1.拆卸前的准备工作按上图、下图进行。

拆卸前的准备工作

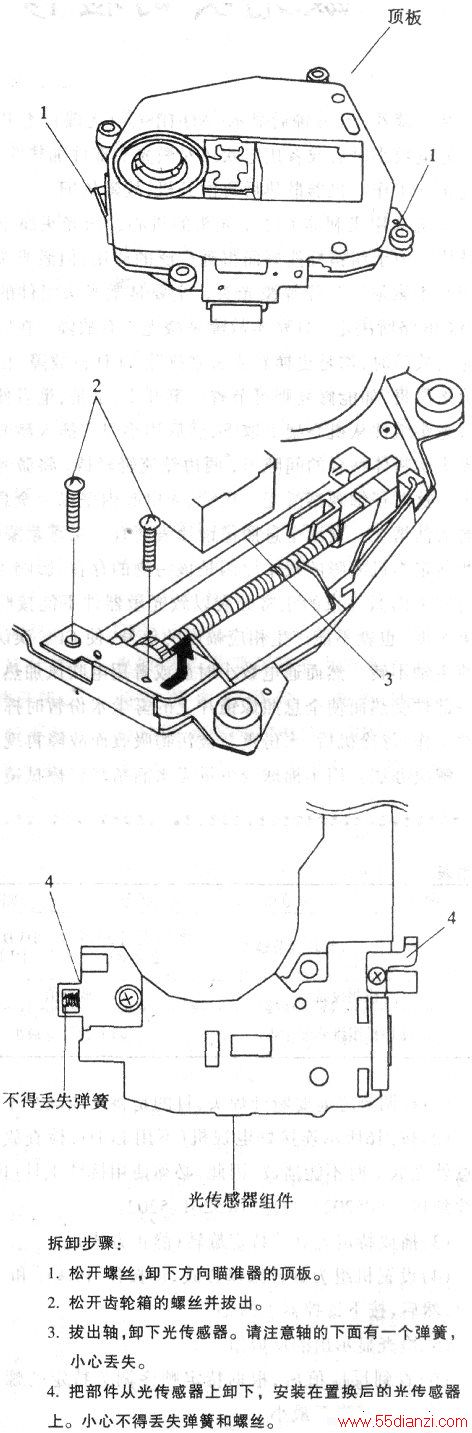

  2.拆卸光传感器按下图进行。

拆卸光传感器

  三、安装光传感器

     光传感器是在工厂已凋整好的产品,因此,不得碰触调整螺丝。安装传感器按下图进行。

安装光传感器

  四、光传感器的调节

  1.光传感器按附表所示项目进行调节,具体操作按以下步骤进行。

  (l)在调节之前要断开焊头,目的是将反应减少至最小、(2)按图6所示连接好电视机(不用LCD),检查放像效果注意外壳取下时不能播放。因此,必须使用接续工具(JGS0117)接续到接头(P5202),短路SW5201、5202(3)播放特定光盘的特定旋转(静止方式)。

  (l)在调节之前要断开焊头,目的是将反应减少至最小、(2)按图6所示连接好电视机(不用LCD),检查放像效果注意外壳取下时不能播放。因此,必须使用接续工具(JGS0117)接续到接头(P5202),短路SW5201、5202(3)播放特定光盘的特定旋转(静止方式)。

  (4)设置机组为旋转维修方式,即按住“PLAY”和“PAUSE”按钮,然后,按下遥控器卜的“5”。

  (5)检查显示出的反应值,

  (6)看到反应值后,根据特定顺序调节特定的螺丝(见下图),直至反应值降至最小。

54

  在置换光传感器后,首先检查反应值。如果该值在9.5%以下的话,则不需要调节。

  2.调节后的检查

  播放测试光盘和普通光盘,检查内部、中间和外部光时的放像质量没有不佳现象,声音有无干扰,否则,还要进行调节,直至正常为止。
