网影HD360全高清多媒体播放器供电、复位和时钟电路系统控制电路正常工作应满足三个基本条件：一是供电正常：二是微处理器在每次工作前必须先进行清零复位，否则不能正常执行指令，因此，清零复位电路是主控微处理器正常工作不可缺少的：三是微处理器提供准确且可靠的振荡脉冲，作为微处理器各单元电路统一工作的时基标准，以协调中央控制单元电路工作的步调。

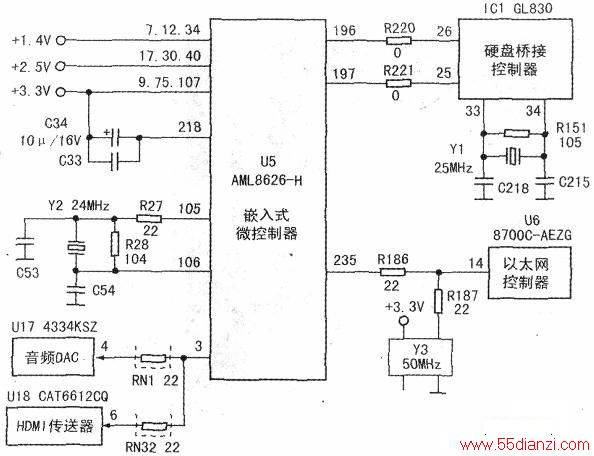

该机系统控制电路的基本工作条件电路如下图所示。高清解码芯片AML8626-H(U5)内置CPU作为该机的主控微处理器，该芯片采用+3.3V、+2.5V、+1.4V三组电源供电，这三组供电电压均为受控电压，在整机处于待机状态时无电压供给，只有在开机后才有正常的供电。其中+3.3V供电端为⑨、(75)等脚，该电压来自电子开关05(AISHB)；+2.5V供电端为(17)、(30)、(40)等脚，该电压来自+2.5V稳压器U20(1C26G)：+1.4V供电端为⑦、(12)、(34)等脚，该电压来自+1.4V稳压器U21(1C26G)。
U5的(218)脚为复位端，采用高电平复位方式。该脚内部电路与外接的复位电容C34构成复位电路．此电路在开机瞬间为该脚提供一个高平脉冲．使内部电路清零复位。U5复位后，再输出复位脉冲到有关芯片进行复位。
该播放器采用多晶振时钟电路，经芯片内数字PLL电路产生功能电路所需的各种时钟信号，并通过时钟线与各功能电路芯片的时钟端构成时钟系统电路。U5的(105)、(106)脚外接24MHz晶振(Y2)及谐振电容C53、C54，与内部电路构成24MHz振荡器，产生的时钟信号，再经内部数字PLL电路产生供系统控制用的各种时钟信号，并从③脚输出时钟信号送到音频DAC芯片4334KSZ(U17)的④脚，以及送到HDMI传送器CAT6612CQ(U18)的⑥脚，作为音频DAC、HDMI传送器变换用的各种时钟信号。50MHz振荡器Y3．产生的时钟信号分为两路送，一路送U5的@脚，另一路送以太网控制器8700C-AEZG(U6)的(14)脚。另外，还有硬盘桥接控制芯片GL830(ICl)的(33)、(34)脚外接了25MHz晶振(Yl)及谐振电容C218、C215，与内部电路构成25MHz振荡器，产生的时钟信号供GL830用。

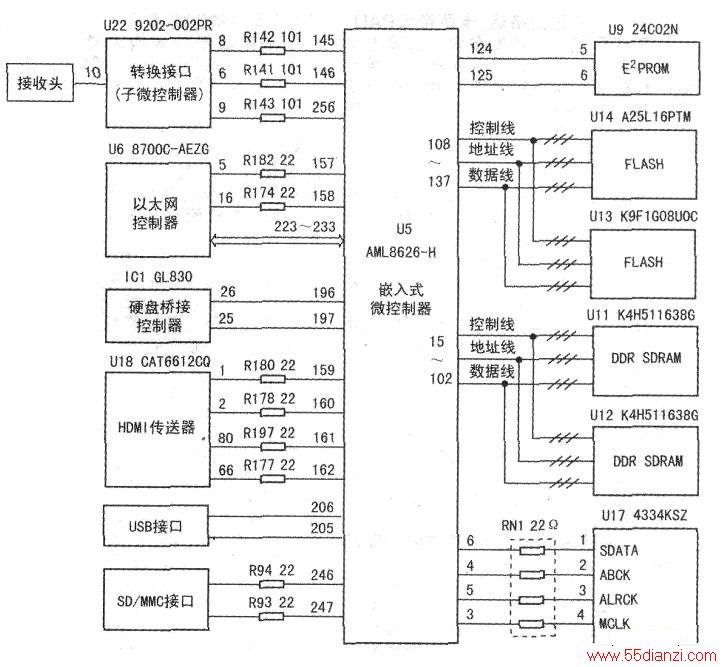

该机采用数据总线方式和转换接口电路(U22)与各接口相连，将系统控制微控制器U5：程序存储器U14和U13、用户参数存储器U9、数据存储器Ull和U12．以及各受控电路(U6、U17、U18、ICl)相连构成传送指令数据和各类信息的通信电路，如下图所示。
