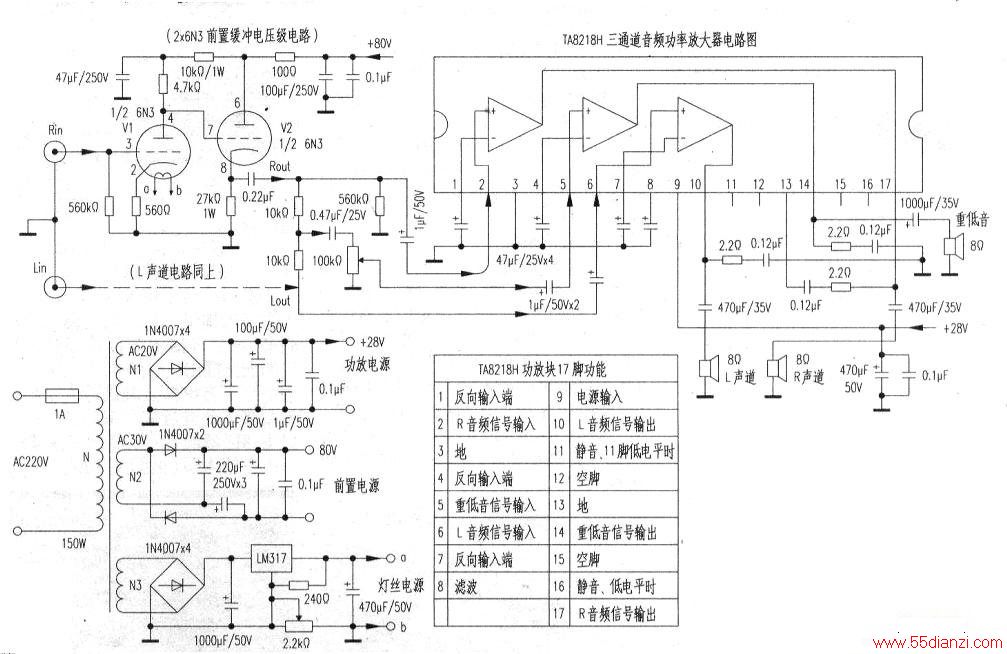

网影HD390高清播放机由于多次升级，内置24bit音频DAC主芯片，其音频输出采用了最具有电子管音色的高档运放OPA2604，它的音色远超被誉为运放之皇的NE5532。音乐发烧友都称之为全球首款胆机风味的播放器并不夸张。如果说用一台大屏幕液晶彩电尚能观赏其电视类节目的话，若要欣赏硬盘内大量无损音乐是勉为其难了。这是因为一般彩电内伴音功放系统及其扬声器的频率特性达不到HI-FI的要求，更何况总不能开着彩电去听音乐了。笔者用一台带AV输人的可移动DVD（带9英寸彩屏）来作视频选曲之用，所以给390播放器打造一台高品质音频功放器一直是追求的目标。那么要打造一台怎样的高品质音频放大器呢一是从欣赏音乐角度，在室内有1～2W的音频输出功率就足够了，当然放大器的实际储备功率应在10倍以上，这样放音时才能感到底气十足。二是普通立体声书架音箱低音重放不足，所以增加一路重低音电路尤为重要。由于低音没有方向性，所以低音音箱的摆放更自由了。三是实用简单的原则。三通道音频功放电路选用了东芝公司的三通道专用功放集成块TA8218H，外围元件简单，免调试。四是为了达到醇厚的音质，HD390机音频输出的信号必须经过缓；中放大级才能更好地和三通道功放进行阻抗匹配。在后级功放电路确定之后，整机的音质很大程度取决于音质和前级电路，利用电子管前置可以获得醇厚温暖的音质。下面简单地介绍电路各部分的组成。
一、前置电路
2只6N3组成前置级，屏极电压可以用得较低，本机选用80V，这可明显降低电子管热噪声。Vl的1/2作前级缓冲直耦，另1/2 6U3作电压放大。由于HD390播放器输出信号的幅度都较高，在0.5~1V之间，所以前置放大级的增益在1—10分之间就足够了。另外，HD390播放器的音量控制有记忆性，所以本级不设置音量控制。重低音信号采用2只lOk0电阻，于R、L两路本级的输出端专设一只100kΩ电位器实行低音音量的控制。2只6N3选用参数性能尽量一致的为好。L、R二路信号输出到功放块的信号线要用屏蔽线，且在靠近功放接地端接地，减小交流声的产生。6N3灯丝电压据实验在6~5.9V时音色最美，故可以调节灯丝电源电路中的2.2kΩ可变电阻试之。
二、三通道功放电路
TA82818H三通道功放集成块工作电压10V—30V极限输出为50W(U=30V，三路输出总功率)。它有完善的过热、过流、过压等保护措施，三路功放输出都有静音功能。它的频率特性相当好。失真系数为0.015％，因此非常适宜作家庭大功率音频放大器。由于输出功耗较大，为了长期安全稳定工作，所以要给它配上一块专用的铝质栅状散热器。集成电路和散热板之间应垫八一片耐高温绝缘片，应涂上一层高温硅脂，有利于散热。散热器应牢固接地严防短路漏电。若无专用散热器，应选用一块厚度在1mm，面积为12x10cm2的厚铝板弯成L形代之。
三、电源电路
由于本功放满功率输出在50w左右，故电源变压器的储备功率至少不小于150W。本人的电源变压器总功率为180W。初级绕组保留使用，经测定它的每1V绕线圈数T=25。故N1（功放电源）绕50T，N2为75T，N3为16T，绕线的直径宜大些为好，N1是1mm，N2是0.5mm，N3是1mm。功放电源应注重减小电源内阻和低频瞬态响应，而前置的电源采用3倍压整流方式，滤波电容的容量和耐压值应和图纸上一致。电源整流管都选用1N4007．它的耐压高整流电流均在1A以上。
四、电路板和元件的安装
整个电路除电源变压器外都安装在一块22x18cm2的环氧板上。首先按电路流程在要焊装元件点上先用电钻打好小孔，再用铜铆钉铆好。阻容元件就焊接在元件板上。二只6N3电子管的管座也打孔安装好，这样的元件板不但牢固耐用，而且替换元件非常方便。TA8218H是17脚列插式封装，所以先在安装位置上划一条直线，再按脚距打好17个小孔。
TA8218H引脚的焊接应特别细心，严防发生短接和搭锡。本机所用的电阻均为五色环金属膜电阻，除图中指名外其余都可用1/4W，耦合电容等尽量选用聚丙烯电容，其音频品质非常优秀，电解电容容量要是够，低音控制电位器的外壳一定要就近接地。
五、低音元件和左右音箱
笔者的左右音箱是原来的一对品质较高的书架音箱，对其分频器稍改后，中、高音谐振频率范围约在80Hz~20000Hz中音单元采用银笛YD120-719圆形泡沫边铁架扬声器，配以专用的分频器，音质相当优美。增加的重低音音箱ASW结构模式，板材厚度1.5cm，选用的低音喇叭也是银笛品牌，型号是YD200-57，橡、皮边铝架低音单元，功率40W（8Ω），频率范围是35Hz—5000Hz和上述两只中高喇叭相匹，刚好达到音乐的全频覆盖。
六、试听和欣赏
首先将前置级的输入端对地短接，接好所有连接线，开机三只音箱中无明显的噪声，将人耳靠近0.5m内才能听到一丝丝交流声。手持螺丝刀靠近前置放的输入端音箱中有明显的交流声，这说明这台三通道功放机已告成功。开启HD390播放机的电源，待各项设置完成后，在1000G的硬盘中找到了邓丽君唱的一首名曲，音乐渐起，她那华丽甜美的歌声徐徐地从三只音箱中飘然而至。大提琴和低音鼓弹性十足的跳变，美妙的音乐充满整个房间。此歉三通道功放对音乐的演绎到达了一个可喜的高度。音场的通透清丽是本款功放机的主要特点。
