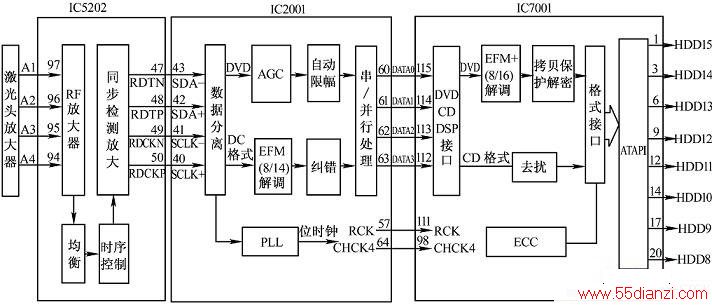

万利达DVD-N980 RF放大和数字信号处理电路分别由IC5202，IC2001，IC7001及外围元件组成，其组成电路如下图所示。
1、RF放大电路
RF放大电路主要由IC5202（AN8706FHQ）及其外围元件组成。激光头发射的激光经光盘反射后照射到小田字形光敏检测二极管A1～A4上，转换成4路电信号后送入IC5202的94～97脚，经内部前置放大、求和运算、均衡补偿、时序控制与同步检测放大，处理成RF信号从其47～50脚输出至IC2001进行处理。
2、数字信号处理电路
数字信号处理电路主要由IC2001（MN67705EA）、IC7001（MN103007BGA）及外围元件组成。
IC2001将40～43脚输入的RF信号进行数据分离，分别得到CD格式信号或DVD信号和时钟信号。若分离出的为CD格式信号，则需经EFM解调和CIRC纠错处理；若分离出的为DVD信号，则直接经自动增益控制（AGC）和自动限幅处理。但无论是DVD信号还是CD格式信号都由串/并转换处理成四路数据信号DATA0～DATA3，从其60～63脚输出至IC7001进行处理。分离出的时钟经内部PLL锁相环处理后从其57、64脚分别输出RCK、CHCK4时钟信号提供给IC7001。
由IC2001输出的数据信号（DATA0～DATA3）分别从112～115脚送入IC7001内部DVD/CDDSP接口。其中DVD数据流需送EFM+解调器进行解调，再经拷贝保护与解密电路，以恢复其DVD格式的本来顺序送格式接口；CD格式数据流经去扰处理后也送格式接口。再经ATAPI按DVD-ROM格式形成数据流，分别从1、3、6、9、12、14、17、20脚输出到MPEG2解码器进行解码处理。
