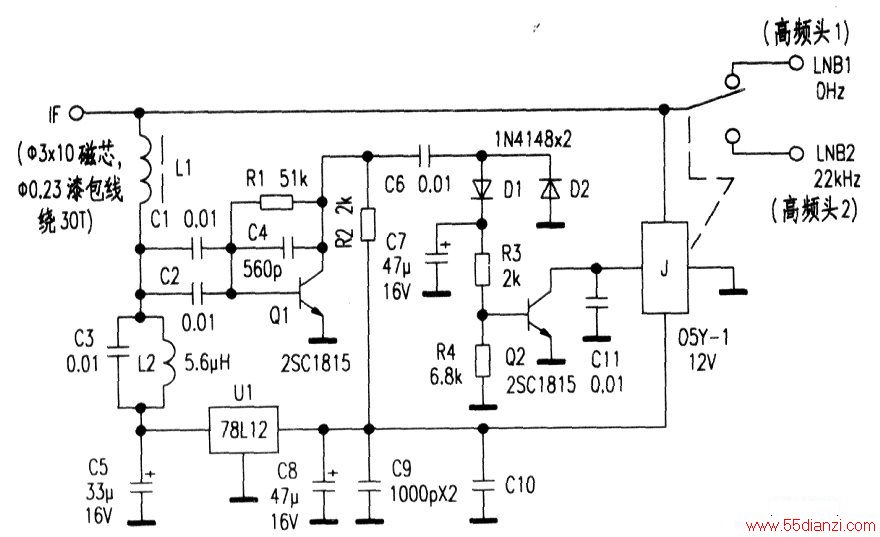

采用这种开关来选择两个卫星的信号切换比较多见，且不受极化电压的限制，其线路图见下图，工作原理是：当卫星接收机连接天线F头的射频电缆中输出有22kHz脉冲信号时，该信号经过Ll、Cl、C2等组成的电路进行22kHz取样，通过Ql进行放大，放大后的交流电压再由C6、Dl、D2等组成的倍压检波电路检波，再经Q2进行放大，放大后的直流电送人继电器J的线圈，使继电器吸合，触点与LNB2导通，反之，当射频电缆中无22kHz脉冲信号时，Q2基极无电压，集电极也就无电压输出，此时继电器的常闭触点与LNB1导通，从而完成卫星接收机对LNB1与LNB2的自动切换。卫星接收机输出的13/18V的可变电压经电路中的稳压块Ul稳压，使电压稳定在12V，供开关电路用，通过调整图中的Rl，改变Ql的偏置电流，可改变Q的工作点。继电器J选用OMRONG5Y-112VDC。
