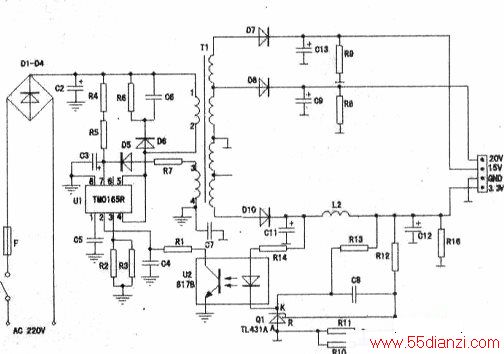

长虹非常6+1双模接收机开关电源由TM0165R构成。
1．启动与输出过程
开机后，220V交流市电经电源开关、保险管F送到由D1—D4组成的桥式整流电路整流、C2滤波后，得到约300V的直流电压，该电压一路经开关变压器Tl的初级绕组①一②加到U1 (TM0165R)的④、⑤脚（内部功率开关管的漏极），另一路经启动电阻R4、R5加到TM0165R⑦脚(vCC)，对（D脚外接电容C3充电。当vcc端充到13.5V时，完成启动过程进入正常工作模式，如果设定的启动时间结束．VCC<13.5V．TM0165R将进入重启模式。电源启动工作后，开关变压器Tl初级绕组①一②上产生感应电压，由于绕组间的电磁耦合，开关变压器Tl反馈绕组③一④产生的感应电压经R7限流、D5整流、C3滤波后得到的直流电压为TM0165R⑦脚(vcc)供电，维持电源的正常工作状态。同时，开关变压器次级的其他绕组感应出的电压经整流、滤波后为主板各单元电路提供电源。实测长虹非常6+1双模接收机开关电源输出电压为20V、15V、3.3V三组电源。
2．稳压控制过程
开关电源稳压控制电路主要由U1(TM0165R)、光电耦合器U2(817C)和可调三端稳压器Q1 (TIA31A)等元件组成，稳压取样电压取自3.3V电源，经R12与Rl0、Rll分压加到TL431A控制端R。当因某种原因使开关电源次级输出电压升高时，TL431A的控制端R电压也随之升高，使TL431A的K端电压下降，光电耦合器U2(817C)内的发光二极管发光增强，光敏三极管导通增强而内阻减小，TM0165R②脚反馈端电压升高，该变化的电压值经TM0165R内部电路处理后，控制内部振荡器输出的振荡脉冲宽度变窄，使内部功率开关管的导通时间缩短，开关变压器次级输出电压随之下降，从而达到稳定输出电压的目的。当输出电压因某种原因降低时，稳压控制与上述过程相反。
3．电路保护过程
以电源管理芯片TM0165R构成开关电源的过压、过流、过载、过温保护等电路主要集成于其内部。TM0165R⑦脚为电源引脚，其正常工作电压范围为8.5V～21V，在启动过程中，当电压超过16.5V时，芯片进入过压保护状态，驱动输出被关闭：在由短路引起的过载等失效模式下，通过内部的保护电路使得TM0165R切换到重启动模式，实现过载保护；TM0165R③脚为电流检测引脚，该引脚通过连接到芯片内部集成的源极串联电阻来检测电压。当TM0165R③脚的电压超过内部电流限制比较器的阀值时，驱动输出被关闭，即实现了过流保护；TM0165R内部集成有温摩检测电路．当内部温度达到150℃时，过热保护电路动作，关闭驱动输出。在TM0165R外部的保护电路主要是由R6、C6、D6组成的消尖峰电路，在TM0165R内部功率开关管截止瞬间，吸收开关变压器初级绕组①一②产生的尖峰脉冲电压，保护TM0165R内部的功率开关管不被过高的尖峰电压击穿。
