Dreambox系列高清卫星接收机调谐器自身的供电电路设计在电路板的背面。

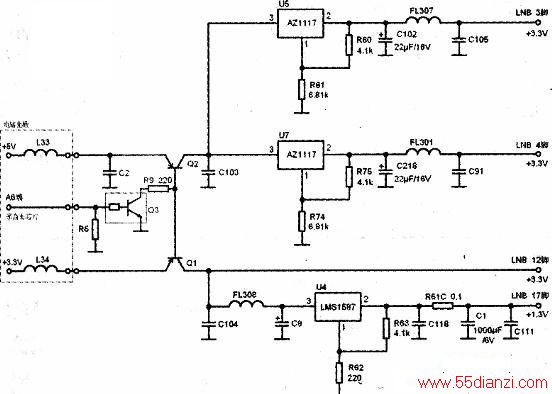

我们根据实物，绘制出调谐器(Tuner)自身的供电电路，如下图所示。
对于LDO芯片的输出电压计算公式和上面介绍的LT1940-样，如U5这路电源输出电压V0=1.25(1+R61/R60)，其计算结果为3.3V。对于供给CX24116芯片内核的1.2V电压，采用的是快速响应、大电流的LDO芯片LMS1587(U4)，因为在加电过程中，要保证芯片内核先得到供电，外围I／O后得到供电，内核最晚也应该与周边I/O接口电源同时加电。否则可能会导致CX24116的输出端出现大电流，将大大影响器件的使用寿命，甚至损坏器件。
由于DM800、DM800se机器不但使用的12V电源适配器是采用开关电源，而且调谐器组件板所需要的3.3V、Sv也是由主板上的开关电源提供的，也就是说我们所用的电源都经历过了两次的开关振荡，因此加强对电源的滤波尤为重要。对于Tuner来讲，自身供电电源的质量将会直接影响到接收机的门限和对高频头或中频开关的切换控制能力。
因此在上述U4、U5、U7构成的电路中，均采用电容和电感组成的π型滤波电路，特别是为CX24116芯片内核供电的1.3V电源，在输出端还增加了一个由电容和电阻组成的π型滤波电路，力求将开关电源纹波降至最低。并且调谐器组件板上采用了清一色的表面安装的优质固体电容，这一方面是为了缩小占板空间，另一方面固体电容优质的滤波性能也为调谐器工作时获得纯净、充足的电力供应提供有力的保障。
在Tuner目身的供电电路中，U4、U5、U7三个芯片的输入电源是受三极管Q1、Q2控制的，而Q1、Q2又受Q3(N028C)控制。DM800机器刚启动时，来自主控芯片的控制信号A6端为低电位，Q3截止，使得Q1、Q2的b极为高电位，Ql、Q2截止，Tuner不加电；大约机器启动到35秒钟时，机器进入初始化正常状态，A6端才输出3.3V高电平，Q3导通，使得Q1、Q2同时导通，来自主板的3.3V、5v电源经过芯片U4、U5、U7对Tuner供电。
