初步现象判断问题出在电源部分。拆开机器将主板上的电源线拔掉，空载测量电源板各组输出均为0V，看来问题确实出在电源板上。OpenBox S16接收机电源板其核心元件是昂宝电子公司生产的内置高压MOS-FET电流模式PWM控制器OB2358AP。OB2358AP芯片具有待机功耗低、启动电流低等特点，在待机模式下，电路会进入间歇工作模式，从而有效地降低电路的待机功耗。其开关频率为65kHz，抖动的振荡频率可以获得较低的EMI。内置4ms软启动电路，可以减小在上电过程中变压器的应力，防止变压器饱和。电路内部集成了各种异常状态保护功能，包括欠压锁定，过压保护，过流保护等功能。在电路发生保护以后，电路可以不断自动重启，直到系统正常为止，采用DIP8形式封装。观察该故障电源板发现保险正常，这说明电路没有发生大功率管击穿短路故障，测+300V滤波电容两端电压正常，断电后测此电压是缓慢减少至0V，根据经验判断是开关电源没有启动，而在电源没有启动的情况下又以启动电阻损坏的概率最大。为便于维修，实绘出该电源初级原理简图，见下图所示，从原理图中可以看出R12(2.2MQ)为启动电阻，用万用表电压挡测Ul (OB2358AP)第②脚VCC为0V，看来判断启动电阻开路正确，逐将其焊下复测阻值为无穷大，找一只相同阻值的电阻换上后本以为大功造成，没想到各组输出电压仍为0V，再次通电测U1(OB2358AP)第②脚Vcc电压还为0V，明明换上的2.2MΩ电阻没有问题的，可为什么还是0V?怀疑OB2358AP②脚外接元件有击穿现象，可检查D11和C15均无问题，将OB2358AP②脚脱离PCB板测阻值还是0Ω，原 来 是OB2358AP②脚内部对地击穿了，换上一枚OB2358AP后再次通电试机故障排除。笔者认为R12开路损坏也与②脚内部突击相关，因为②脚对地短路后会造成通过R12的电流加大，在R12功率(P=12R)有限的情况下必然损坏。

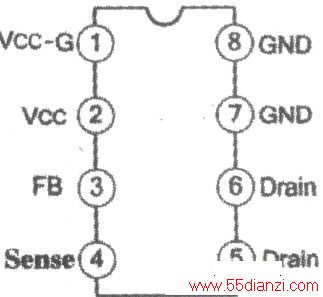

由于OB2358AP市面上并不常见，能否用别的电源芯片来代替？OB2358AP内部方框原理如上图所示，引脚功能见下图所示（①脚Vcc-G是输出MOS管驱动电源；②脚Vcc电源；③脚FB反馈输入端；④脚Sense电流检测端；⑤、⑥脚Drain漏极；⑦、⑧脚接地），从两图中我们可以看出与常见的VIPer12A类似，因此我们只要稍微改一下电路即可使用VIPer12A来代替。具体的方法是：拆除原OB2358AP芯片，将VIPer12A按原芯片引脚顺序放置，但只可将⑤、⑥两脚插入PCB板，其余引脚悬空，不能与原焊点接触。焊好⑤、⑥脚以固定芯片，再将芯片⑤、⑥、⑦、⑧4脚用堆锡连起来，将①、②脚焊接在一块并与地线连接，即原芯片的⑦、⑧脚。
把VIPer12A④脚用导线接到焊盘②脚孔位，再把光耦③脚脱离PCB板并用导线接至VIPer12A③脚，同时在③与①间接上一只104电容，最后再把原焊盘上的②、③脚短路，拆除启动电阻R12不用就大功告成了。
