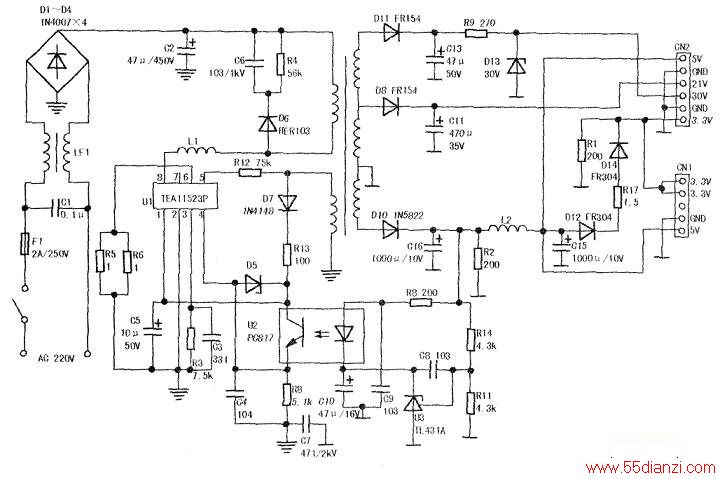

下图为东仕IDS -2000F数字机电源电路原理图。
打开机盖，直观检查发现保险管F1已发黑熔断，确定开关电源应存在短路故障。查桥式整流电路中的二极管D1~D4未见异常，测300V滤波电容C2两端电阻为0．但焊下C2测量并未损坏，焊下U1(T EA1523P)后再测C2两端电阻，短路故障消失，证明U1已击穿。根据检修经验，更换保险管F1、TEA1523P后未贸然通电，继续对可能造成TEA1523P损坏的消尖蜂电路中C6、R4、D6进行检查，确认无损坏后，通电试机，故障排除。
