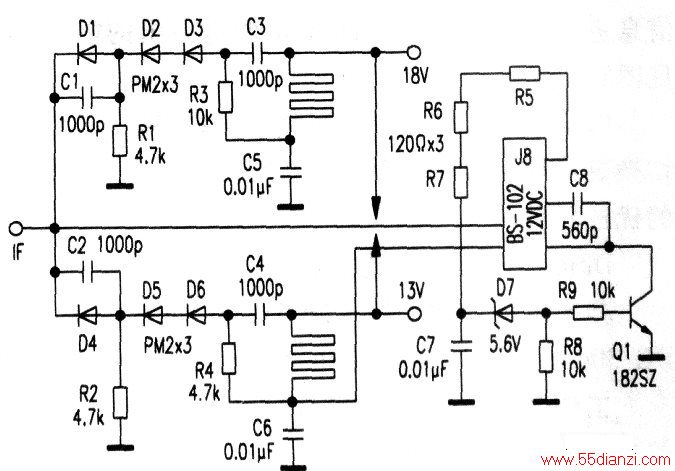

采用这种开关来选择两个卫星,只适用于两个卫星分别为H极化与V极化的节目收视,适合用于无22kHz脉冲信号输出的卫星接收机,线路图见下图,工作原理很简单,通过卫星接收机输出到LNB的电压分别选择13V或18V,来控制继电器的切换。当选择接收机的极化电压为“V”时,输出13V电压,D7稳压管不导通,Q1基极无工作电流而截止,此时继电器不吸合,常闭触点接13V的这一路LNB与IRD导通,当IRD选择极化电压为“H"时,输出电压18V,此时D7稳压管导通,Q1基极电位升高,Q1导通,继电器线圈得电,常闭触点断开,常开触点接通,使18V这一路的LNB与IRD连接,从而完成了两路高频头的自动切换。调整R5~R7可以改变Ql的偏置电流,也就改变了Q1的放大状态。
