海森AVT-818型双模接收机既可以接收中星九号ABS信号，也可以接收DVB信号，其开关电源以SW2604A为核心元件。
SW2604A是采用双极型三极管作为开关管的电流控制型PWM电源管理芯片，该芯片采用8脚双列直插式（8DIP）封装，引脚功能为：①脚（VST）启动电流输入端，外接启动电阻，②脚（VCC）供电端，③脚（GND）接地端，④脚（NC）空脚，⑤脚（FB）反馈端，⑥脚（IS）开关电流取样与限制设定端，外接电流取样电阻，⑦、⑧脚（HV）输出端，接开关变压器初级绕组。SW2604A的特点是：利用开关管放大作用完成启动，将启动电阻功耗降至不足1/10；内建过载、饱和电路，能及时防范过载、开关变压器饱和、输出短路等故障；内置斜坡补偿电路、热保护电路、斜坡电流驱动电路；低待机功耗，可小于0.3W。

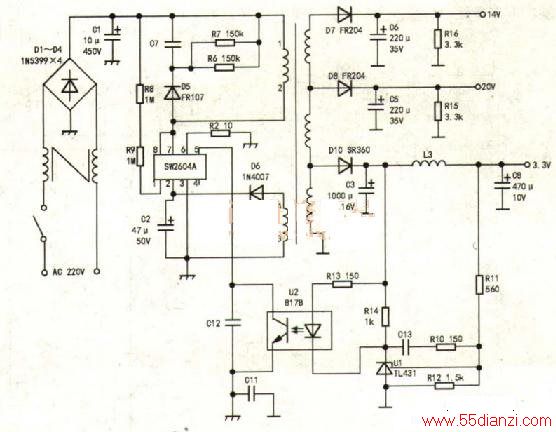

下图为海森AVT-818型双模接收机开关电源原理图。220V交流市电经D1-D4整流、C1滤波得到约300V的直流电压，300V直流电压一路经开关变压器初级绕组①一②加至IC1（SW2604A）⑦、⑧脚，另一路经启动电阻R8、 R9加到SW2604A①脚，SW2604A内部开关管导通，利用开关管本身的放大作用完成电源启动过程。电源启动后，开关变压器初级绕组①一②中有电流通过，由于互感作用，开关变压器反馈绕组③一④中产生的感应电压经D6整流、C2滤波后加至IC1②脚提供工作电压，取代启动电路为IC1供电，维持电源的正常工作状态。同时，开关变压器的次级各绕组感应出的电压经整流、滤波后为主板各单元电路提供电源。由U2（8178）、U1（TL431）和外围元件构成稳压控制电路，从3.3V组电源取样，稳压控制电路将输出电压变化量传递到IC1（SW2604A）反馈端⑤脚，经SW2604A内部电路调整后，维持电源输出电压的稳定。
如开关电源无输出电压，首先应确认电源是否工作。因电源输入电路未设计保险，当桥式整流电路中二极管、滤波电容C1及SW2604A击穿短路时，会导致电源输入电路中色码电感断路，因此可以把色码电感是否断路作为判断短路故障的参考。在确认电源输入电路无明显短路故障后，可通电查300V电压是否分别通过开关变压器初级绕组、R8与R9加到SW2604A⑦、⑧脚和①脚，如电压已加至SW2604A相关引脚，电源仍不能启动，可更换SW2604A试之；如SW2604A①脚无电压，应是启动电阻R8、R9同时或其中一只已断路；如SW2604A⑦ 、⑧脚无电压，则是开关变压器初级绕组断路或焊点开路。各组电源输出电压均偏离正常值，多是由于稳压控制电路故障造成的；如某一电源支路输出电压异常，可查该支路的整流二极管、滤波电容、电感等元件是否损坏；如各组电源输出电压均比正常值低，且处于波动状态，表明电源已起振，只是不能维持正常的振荡过程，应重点检查与反馈绕组③一④连接的D6、 C2是否损坏。
