回流焊接温度曲线

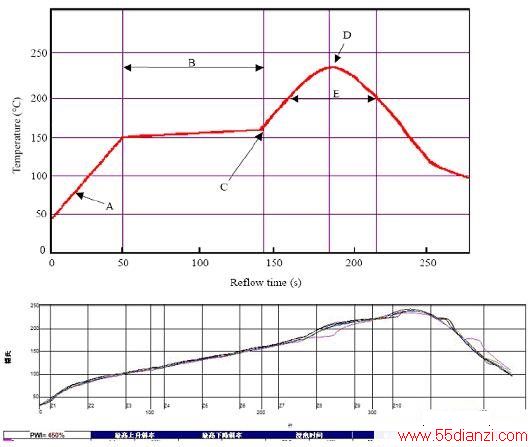

　　焊接过程中，沿回流焊炉长度方向的温度随时间的变化而变化，从回流焊炉的入口到出口方向，温度随时间变化的曲线称为焊接温度曲线。温度曲线目前广泛采用的有RSS保温型，它又称为升温-保温-回流温度曲线（Ramp-Soak-Spik,RSS）,即我们常说的“马鞍型”，如上图。另一种是RTS直接升温式温度曲线（Ramp-To-Spik,RTS）,又称为三角形或帐篷形温度曲线，如下图。通常情况下，PCB比较大，板上元器件种类多，元件大小不均匀的，选择RSS型，板上原件大小均匀，且热应力要求要小，焊点要光亮的，选择RTS型，有一些无铅产品采用RTS型比较好。但究竟选择何种温度曲线，应根据自己的产品通过试验结果来确定，焊膏供应商提供的工艺曲线仅为参考。
