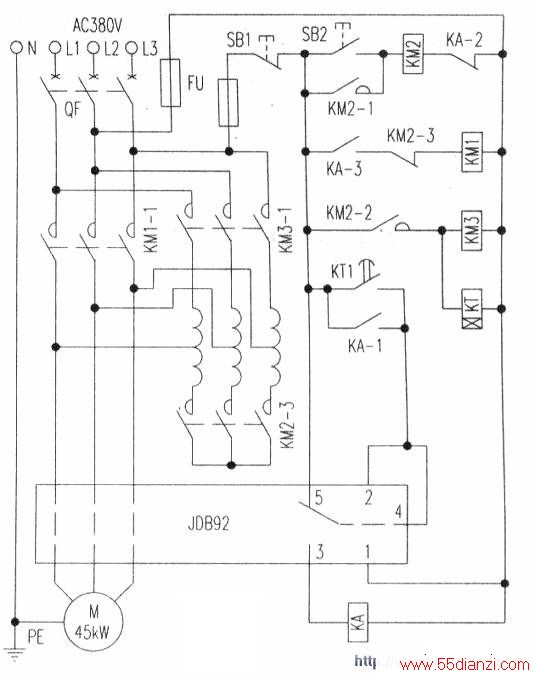

该电路采用自耦变压器配合JDB92保护器工作，增加电动机不少保护功能，能够大大延长电动机的使用寿命。电路如下图所示。
(1)工作原理简述
当按下启动按钮SB2．交流接触器KM2线圈得电吸合，且其辅助常开触点KM2-l闭合自锁，其主触点KM2-3也闭合，常开触点KM2-2闭合。接通接触器KM3线圈和得电延时时间继电器KT线圈回路电源．KM3、KT相继得电吸合，主触点KM3-I闭合，与闭合的KM2-3-'起将电动机M接成与自耦变压器相串联的降压电路，电动机降压启动。经过延时后，延时闭合常开触点KT1闭合，接通中间继电器KA线圈回路电源．KA得电吸合且KAI闭合自锁，常闭触点KA2断开，切断接触器KM2线圈电源．KM2失电释放，其主触点KM2-3断开复位．常开触点KM2-2也断开复位，KM3、KT线圈失电释放，主触点KM3-1断开复位，将自耦变压器退出主电路。与此同时．接触器KMI线圈得电吸合，其主触点KMl-1闭合，将主电路接成全压运行状态，电动机全压连续运行。
当需要停机时，按下停止按钮SB1．切断所有接触器线圈电源，电动机停止运行。
当电动机发生断相、过载、堵转、三相电流不平衡等故障时，保护器检测到这一故障，保护器动作跳闸，保护器常闭触点((3)、(4))断开，切断控制电路电源，电动机停止运行，故障指示灯发亮。只有排除故障，将保护器断电复位后，才可重新启动电动机。
(2)电器选择
断路器QF选用三极额定电流315A．型号为D220-400：交流接触器选用CJ20-100．线圈电压380V;中间继电器选用J27-44；额定电流5A．线圈电压380V：得电延时时间继电器选用JS7-2A，线圈电压380V；自耦减压变压器选用QZB-45．额定电流84A;保护器选用JCB92-100：三相异步电动机M选用型号Y225M-2．额定功率45kW．额定电流84A．转速2970r/min。
(3)常见故障排除
1）按动SB2．接触器KM2吸合动作，但电动机M不启动。这种情况，应该是常开辅助触点KM2-2接触不良，不能接通KM3、KT线圈电源所致。因为两个线圈同时损坏的几率是很小的，因此擦磨触点KM2-2．使其接触良好，即可排除故障。
2）电动机M一直处于降压启动运行，而不能转换为全压运行。这种情况是时间继电器KT线圈断路或延时触点KT1闭合不了，接触电阻过大，不能接通KA线圈电源。“若是KT线圈断路，万用表测量其阻值为无穷大，可更换之。h．若是触点KT1不能良好闭合，可擦磨触点，排除故障。
3）按动SB2，接触器和时间继电器均能吸合，而中间继电器不吸合动作，电动机M只能降压运行。这种情况可能的原因是：中间继电器线圈KA断路，保护器触点((3)、(4))粘结。a若是线圈KA断路，万用表测量阻值为无穷大，可更换继电器KA。b．如果不是继电器KA问题，则应检查保护器，若不属于动作跳闸，而测得触点((3)、(4))不导通或接触不良，应更换保护器。
