三相双速异步电动机手动控制电路

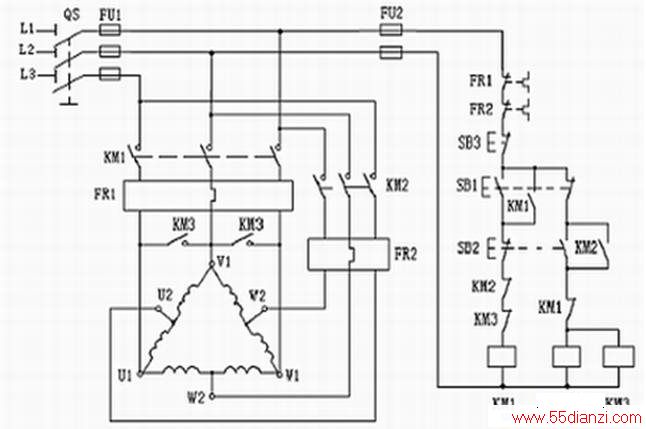

　　下图为三相双速异步电动机手动控制电路。图中KM1为△接低速运转继电器，KM2、KM3为YY接高速运转继电器，SB1为△接低速启动运行按钮，SB2为YY接高速启动运行按钮。电路的工作过程如下：
　　
　　1．低速启动运转  先合上电源开关QS，按下启动按钮SB1，接触器KM1得电且自锁，并通过按钮SB1和接触器KM1的常闭触点对接触器KM2、KM3联锁，电动机定子绕组作△接，电动机低速启动运转。如果再按下按钮SB2，则电动机由低速变为高速运转。

　　2．高速启动运转先合上电源开关QS，按下启动按钮SB2，接触器KM2、KM3得电且自锁，并通过按钮SB2和接触器KM2、KM3的常闭触点对接触器KM1联锁，电动机定子绕组作YY接，电动机高速启动运转。按下SB2，电动机变为低速运转。
