鼠笼异步电机星形—三角形降压启动控制电路

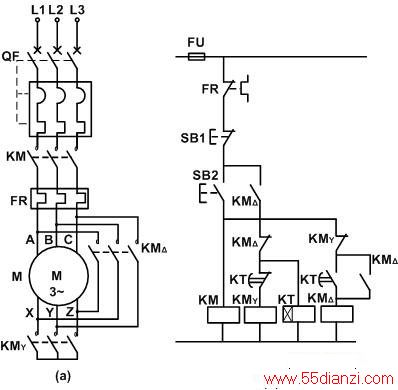

　　对于10kW以上的鼠笼异步电机，其很大的启动电流（额定电流的5~7倍）会对供电系统产生巨大的冲击，所以一般不直接全压启动，通常采用降压方式启动。因功率在4kW以上的鼠笼异步电机正常运行时均为三角形接法，故采用星形--三角形降压启动可有效限制启动电流。星形--三角形降压启动控制电路如下图所示。
　　
　　启动时将电机定子绕组接成星型，这样加到电动机每相绕组上的电压为额定值的，而电流只有额定值的1/3，从而显着减小启动电流。当电机转速逐渐上升接近额定值时，再将定子绕组切换成三角形接法，转为额定电压下的正常运行。

　　为了实现启动过程的自动切换，在控制电路中使用了一只时间继电器KT。按下启动按钮SB2后，接触器KM得电并自锁，KMY也得电，电动机以星型接法开始启动运转。同时时间继电器KT线圈也得电而开始定时，当到达设定时间时其触点动作，KT的延时断开触点断开KMY，而延时闭合触点接通KM△并自锁，使电动机定子绕组切换成三角形接法，转为额定电压下的正常运行。
