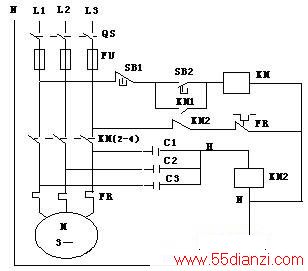

此电路在控制电路中增加了三个电容器C1、C2、C3和一个交流继电器KM2,具体接法如下图所示。
电动机工作原理
合上三联闸刀QS，为电动机启动作好准备,合上SB2,主接触器KM线圈得电吸合，KM主触点KM(2-4)闭合，电动机得电启动。当按下按钮SB1，主接触线圈KM失电，主触点KM(2-4)断开，电动机停止运行。
缺相保护原理
当电动机正在运转时，突然有一相掉电，此时在H点到零线N之间就会产生一电压，这一电压使KM2吸合，KM2常闭触头断开主接触线圈KM失电，断开。KM(2-4)常开触点断开，电动机断电停转，实现了缺相保护功能。
缺相保护电路的优点
此保护电路能使电动机在运行时因电源缺相自动切断电源，让电动机停转，此电路在三相电严重不均衡时也能自动切断电源,待故障排除后，再按启动按钮，使电动机投入正常运转。
