大、rp型冰柜（箱）的压缩电机大多采用的是三相电源，熠目前市场上供应的电机断相保护器，对压缩电机实施保护却很不适合。为某型号的保护器内部电路图及二次接线图（虚线框内除外），其工作原理是：
当分别穿过三个磁环的电源线中都有电流通过时，传感器线圈Ll、L2、L3就会感应出电压，经整流滤波后，使三极管Vl、V2、V3组成的与非门导通。继电器Kl吸合，其触点闭合，将接触器KM自锁。当任何一相、二相或三相发生断相时，断相线路中无电流，对应的传感器没有直流输出，相应的三极管截止，使K1释放，其触点打开，KM也释放，切断了电机电源，电机停转，起到了断相保护作用。

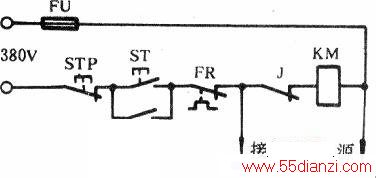

如果把这种保护器直接安装到冰柜（箱）上使用。其二次控制图应为下图。与上图相比主要多了温度控制开关J，这是每个冰柜（箱）上不可缺少的部件．正是由T-多了J，使此类断相保护器不适宜用在使用三相电源的压缩机上。这是因为当压缩电机起动后，冰柜（箱）的温度不断降低，低到所设定的温度时，J打开KM释放，电机停转。此时因穿过三个磁环的导线均无电流流通，保护器中传感器无直流电压输出，Kl便释放，其触点打开。而待冰柜（箱）温度上升到设定温度时，J复位闭合，因K1已断开，KM不能吸合，电机不能重新再起动运行，非要再按下ST才行。因压缩电机在运行时，起动与停止是比较频繁的，这就给使用造成了极大的不便。

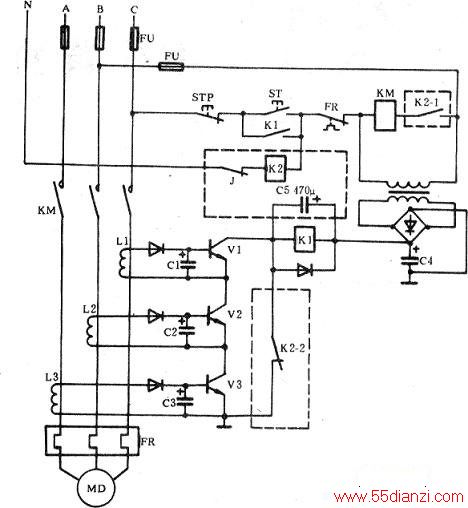

综上所说，要对冰柜（箱）上的三相压缩电机实释断相保护，必须要把正常情况下的线路无电流和因断相造成的线路无电流区分开来，目前市场上还没有一种型号的断相保护器具有此功能。于是在原线路上作了简单改动，在上图中增添了虚线框的中部分。其工作原理是：用J来控制K2，用K2的常开触点控制KM，达到控制压缩电机起动与停止；用K2的常闭触点控制保护器里的Kl，以判别是缺相还是三相正常无电流。当压缩机起动运转一段时间后，冰柜（箱）内的温度下降到设定值时，J断开K2释放．K2-1断开使KM释放，电机停转；K2-2闭合短接了三个三极管c、e极，保持Kl的吸合，待温度‘回升后J恢复闭合，K2又工作，使K2-1闭合KM吸合，压缩电机运转工作。这时虽然K2—2断开，但因电机已正常工作，三个传感器都已输出电压，所以K1仍然保持吸合着。
而当发生一相，或两相断相时，功能同改制前…样，通过传感器使K1释放（电机工作时K2必定为工作状态，即K2-2是断开位置），KM也就不能工作，电机停转，达到了保护作用。电容C5使K1延时释放近1秒钟，以确保在K2工作状态转换中,K1保持吸合。这样虽然在发生缺相时，会增加1秒时间切断电源，但电机不可能因延长这1秒而被烧毁。
由此看到改制后的线路，将正常线路中的无电流和因断相造成的线路无电流区分开来了，使断相保护器可以在制冷电机上得到应用。
