九管交流发电机电源系电路

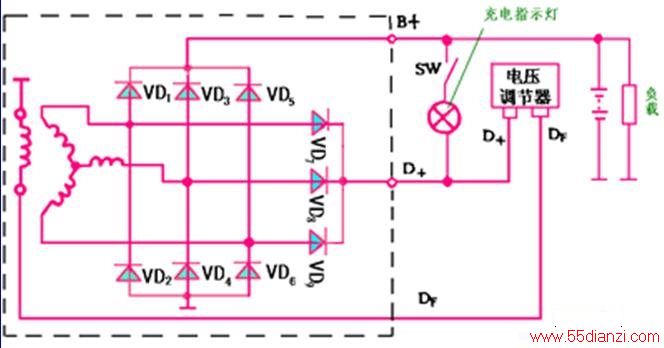

　九管交流发电机电源系电路如下图所示：

　在发动机起动期间，发电机电压(为0)UD+＜蓄电池电压时，整流二极管截止，发电机不能对外输出，由蓄电池供给磁场电流。路径：蓄电池+→点火开关→充电指示灯→调节器→磁场绕组→搭铁→蓄电池-充电指示灯亮。

　当发动机转速升高到怠速及其以上时，发电机应能正常发电并对外输出，此时，发电机电压＞蓄电池电压，发电机自励。UB=UD+，充电指示灯两端压降为零，灯熄灭,若没有熄灭,说明发电机有故障或充电指示灯电路有搭铁。
