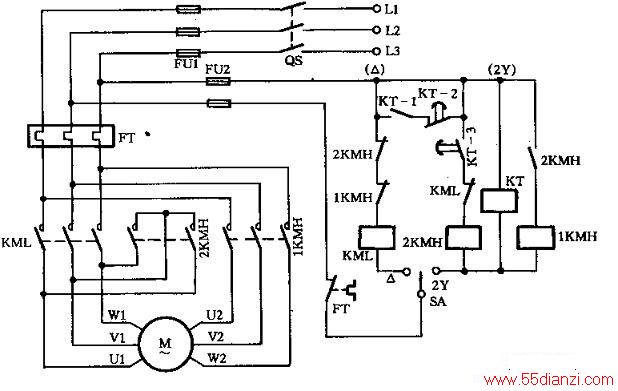

电路如下图所示。图中,KT为时间继电器,此例中用了它三个触点,即KT-1、KT-2、KT-3。SA为转换开关,分两挡:△(低速)、2Y(高速)。当SA拨在“△”时,电动机M只能作低速运行;拨到“2Y”时,KT得电,KT-1吸合,电动机M作低速运行,经过一定时限后,KT-2释放,KT-3吸合,2KMH、1KMH吸合,电动机M高速运行;再经过一定时限后,KT-3断开,KT-2恢复常闭,2KMH、1KMH失电,KML得电,电动机M又进入△运行。以后过程又同前述。
