1．电动机启动时间过长保护
装置的该项保护能自动识别电动机启动过程，当整定的启动时间到达后，电动机的任一相电流仍大于额定电流的105%时，启动时间过长保护动作。动作方式有告警和跳闸两种选择。
2．两段式定时限过流保护
装置设有两段式定时限过流保护，由压板选择投或退。
Ⅰ段为电流速断保护，用于电动机短路保护。电动机启动过程中，保护速断定值自动升为2倍的速断整定电流值，以躲过电动机的启动电流；当电动机启动结束后，保护速断定值恢复原整定电流值，这样可有效防止启动过程中因启动电流过大而引起误动，同时还能保证运行中保护有较高的灵敏度。

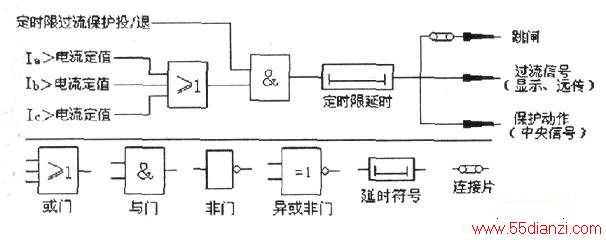

Ⅱ段为过流保护，为电动机的堵转提供保护。Ⅱ段保护在电动机启动过程中自动退出（其保护原理如下图所示）。图中横线以下的图形符号在本图或以后各图中会经常使用，这里给出了其名称，供读图参考。其中的连接片（压板）是一个可方便投入或退出保护的接插件，用于硬件方式的保护投退，下图左上角的“保护投退”是软件方式的投退。以下各图中的保护均可实现硬件和软件投退。
3．负序电流保护
当电动机三相电流有明显不对称时，会出现较大的负序电流，而负序电流将在转子中产生2倍工频的电流，使转子附加发热大大增加，危及电动机的安全运行。

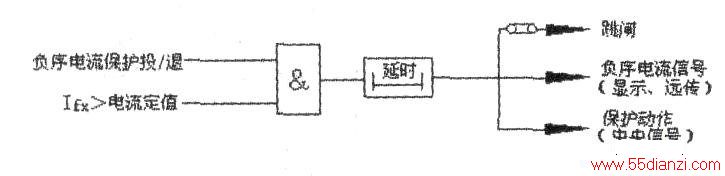

装置设置负序电流保护，分别对电动机反相、断相、匝间短路以及较严重的电压不对称等异常运行情况提供保护。负序电流保护原理如下图所示。
4．零序电流保护
装置设有零序电流保护功能，可选择动作于跳闸或告警。其保护原理如下图所示。
5．过负荷保护

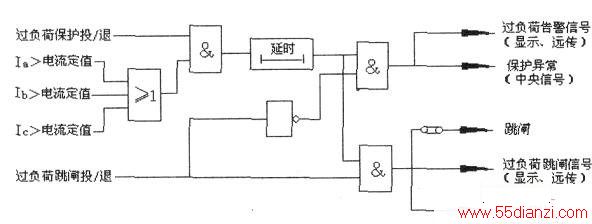

装置设有过负荷保护功能。过负荷保护可选择动作于跳闸或告警。其保护原理如下图所示。
6．过热保护
过热保护主要为了防止电动机过热，考虑了电动机正序电流和负序电流产生的综合热效应、热积累过程和散热过程。
过热预告警：过热预告警由控制字进行投退，当热积累值达到热跳闸值的75%时发过热告警信号。
过热保护跳闸后，不能立即再次启动，等散热结束后方可再次启动。在需要紧急启动的情况下，可按住装置面板上的“+”键2秒钟进行热强制复归。
7．低电压保护
当电源电压短时降低或短时中断时，为保证重要电动机自启动，要断开次要电动机，这就需要配置低电压保护。低电压保护原理如下图所示。电压互感器二次额定电压为IOOV，下图中将线电压Uab≤10V作为判定“电压短时降低或中断”的条件。图中的“HWJ”是合闸位置继电器，使用该继电器常开接点的意义是，只有电动机在合闸位置时才可能启动低电压保护。
8．过电压保护

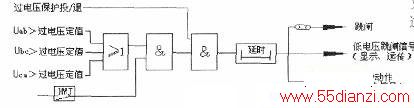

过电压保护原理如下图所示。图中的“HWJ”是合闸位置继电器。使用该继电器常开接点的意义在于，只有电动机在合闸位置时才可能启动过电压保护。
9．差动速断保护(WGB-152N)
差动速断保护功能，可在电动机内部出现严重故障时快速动作。任一相差动电流大于差动速断整定值时瞬时动作于出口继电器。在电动机启动过程中，保护动作延时120ms，以躲过电动机启动过程中瞬时暂态峰值电流，提高保护可靠性；启动结束后，保护无延时。
10．比率差动保护(WGB-152N)
比率差动保护是电动机内部故障的主保护，能保证外部短路不动作，内部故障时有较高的灵敏度。比率差动保护在电动机启动过程中，延时120ms保护，以躲过电动机启动过程中瞬时暂态峰值电流，提高保护可靠性；启动结束后，保护动作无延时。
11．电流互感器(CT)断线检测(WGB-152N)
在任一相差动电流大于0.lIN时启动CT断线判别程序，满足下列条件时认为CT断线。CT断线后发告警信号。
(1)本侧两相电流中一相无电流；(2)对侧本相电流与启动前相等。
12.控制回路异常告警
装置采集断路器的跳位和合位，当控制电源正常、断路器位置辅助接点正常时，必有一个眺位或合位，否则，经2s延肘报控制回路异常告警信号。

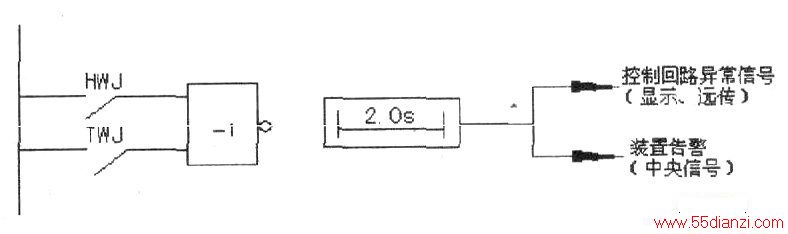

控制回路异常告警原理如下图所示。
13．电压互感器（PT）断线告警

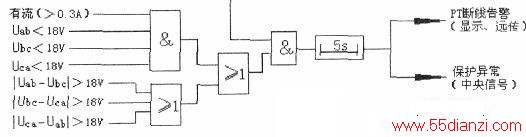

装置检测到PT断线延时发出告警信号，在母线电压恢复正常（PT二次额定电压为100V，这里的“母线电压恢复正常”是指线电压均大于80V）后，保护返回。其原理如下图所示。
14．跳住异常告警
装置检测到跳位有开入（关于开入或开入量的定义，下文将有介绍）且有过流时，经延时报跳位异常告警信号，告警继电器动作。
15装置故障告警
保护装置的硬件发生故障，装置的LCD可以显示故障信息，并驱动装置异常继电器发告警信号，同时闭锁保护。
16．遥信、遥控及遥测功能
遥信、遥控及遥测可以实现下列功能：
(1)遥信：各种保护动作信号及断路器位置等开入量信号。
(2)遥控：远方控制跳合闸、调（修改）定值等。
(3)遥测：电流、电压、频率、有功功率、无功功率。
17、通信功能
可直接与微机监控或保护管理机通信，通信接口可选用RS-422、RS-485或LonWorks。通信规约可选用Q/XJ11.050-2001许继通信规约、IEC60870-5-103国际标准通信规约或MOD-BUS通信规约。
