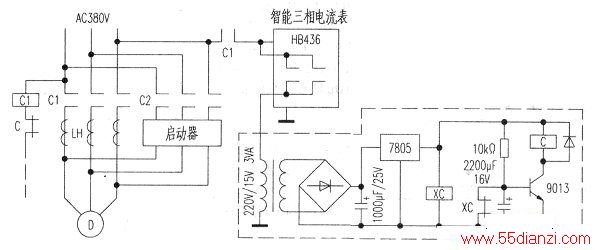

该电路示意图见下图。
工作原理：C2吸合启动，延时后C1吸合运转，互感器LH输出电流给电流表，同时电流表得电显示电流。Jl为电流表上限继电器，电机电流超过上限时Jl吸合。J2为电流表下限继电器，电机电流低于下限J2吸合。如电机缺相或过载电流超过上限设定值时，Jl工作。
电机空载电流低于下限设定值时，J2工作。虚线框内电路为一延时电路，一般有5秒延时就够了，用以避开瞬间过负荷引起误动作。XC、C为电压5V的JQC-3F等小型继电器即可。
