由温敏晶闸管构成电动机过热保护电路

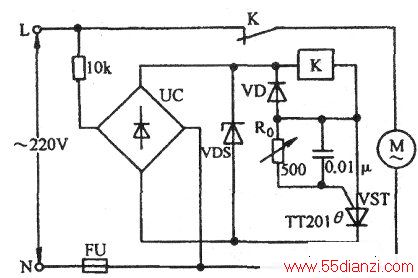

　　下图中，UC为桥式整流器。FU为熔断器。下图是经电阻器降压、uc整流、稳压二极管VDS稳压，所获得的直流电源供温敏晶闸管用电的电路图。VST埋设于电动机M绕组中，根据M产品所允许的最高温度，预先调节可调电阻器RO设定VST的开启电压。这样，当M过热时，紧挨着绕组的温敏晶闸管迅速转为导通状态，使继电器K断开，M立即停转。
