电动机定子串电阻（或电抗器）起动电路

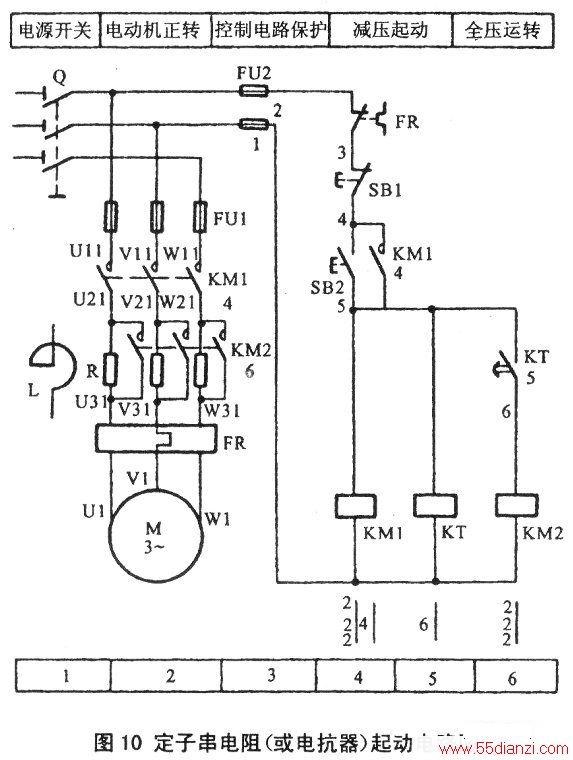

　　下图为电动机定子绕组串电阻（或电抗器）降压起动电路。电动机在起动时，在三相定子绕组中串接电阻，使电动机定子绕阻电压降低，起动后，再将电阻短接，电动机仍然在正常电压下运行。这种起动方式不受电动机接线方式的限制，设备简单，因而在中小型电动机中也有应用。

　　合上电源开关Q，按下起动按钮SB2，KM1得电并自锁，电动机定子串入电阻R进行降压起动，同时，通电延时时间继电器KT得电，经延时后，其动合延时闭合触点KT(5～6)闭合，KM2得电，将起动电阻短接，电动机进入全压运行状态。KT的延时时间长短根据电动机起动过程时间长短确定。

　　电动机进入正常运行后，KM1、KT始终通电工作，不但消耗电能，而且增加了出现故障的几率。若发生时间继电器触点不动作故障，将使电动机长期在降压下运行，造成电动机无法正常工作，甚至烧坏电动机。
