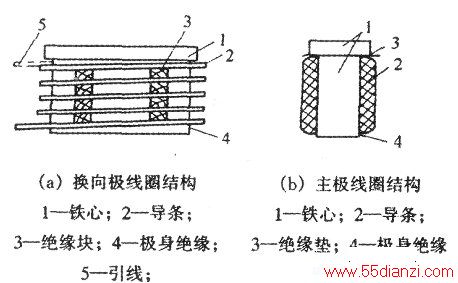

电动机集中绕组导条都集中在一个位置,仅占一个线槽,故称集中绕组,广泛应用于直流电机定子、罩极、串励单相电机的定子及同步电机励磁。几种常见集中绕组结构见下图。中小型电机线圈一般用电磁线多层绕制而成。对大型电机,往往采用裸铜线扁绕而成,其匝间绝缘用绝缘纸或绝缘垫块。
接线方法按显极结线。大型电机利用相反两方向绕向线圈,这样可使相邻磁场接线相邻,缩短了连线长度,见下图所示。
