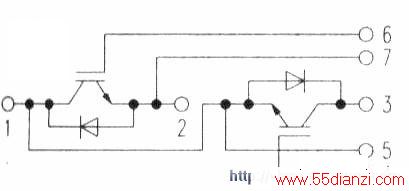

逆变焊机的主功率器件是两只（少数机型是一只）大功率互补双管IGBT模块，其内部电路如图所示。当焊机出现过流报警、无输出或开机即烧电源保险时，大多是IGBT模块损坏了。
从实际情况来看，一只模块内两个ICBT管同时损坏的几率不高，所以如果因为其中一个IGBT管损坏而将整个模块丢弃实为可惜。从图中可以看出，模块内两管是相对独立的，因此，可将两个损坏的“半模块”组合成一个完整的模块使用，实践证明此法是可行的。在原安装模块的铝散热板上合适位置打四个孔，攻M6的丝，便可很方便地再安装一个模块。记住，安装时接触面要涂一层硅脂。
模块的检测方法：对于左管，先短接一下(6)和(7)脚，然后用万用表先测(2)脚→(1)脚通，(1)脚→(2)脚不通。再用Rxl0挡黑笔(+)碰(6)脚、红笔（一）碰(7)脚，不通（此时已给(6)、(7)脚间加上了栅压），移开表笔，再测(1)→(2)间和(2)→(1)间皆导通，则此管是好的。以上环节若有一个不对便表明管子是坏的，检测右管的方法与此类同。
因为IGBT的栅、源极间输入阻抗极高，所以模块存放时须将(6)和(7)脚、(4)和(5)脚用导线短接起来，防止静电将模块击穿。
