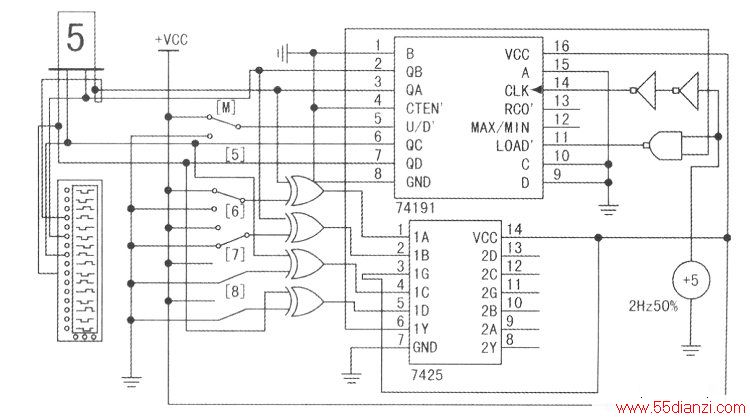

多功能步进电动机控制电路如上图所示，由存储器2732、可编程可逆计数器SN74191、或非门DM7425、异或门DM7486、反相器7404和开关等元件组成。
四个异或门(DM7486)、或非门(DM7425)和四只计数长度选择开关K5~K8组成的可编程计数长度选定电路，与集成计数器SN74191一起组成叮编程可逆计数器。其工作原理如下：阿个异或门分别用一个输入端与计数器SN74191的数据输出端Qa、Qb、Qc、QD相连接，另外一个输入端分别通过开关K5-K8接“1”或“0”。当Qa、Qb、Qc、QD的数值分别与选择开关K5-K8设定的数值相同时，计数器复位。开关K9是加/减计数的转换开关，当K9接低电平时，计数器SN74191执行加计数：按高电平时，执行减计数。上图中是接成减法计数器。由于开关K8的初始值为1000，在输入脉冲(2Hz/50%的作用下，组成十六进制减法计数器。
电动机工作方式选择电路由地址开关K1~K4组成。在存储器2732地址区域内，用高位地址A4-A7来决定工作方式；用低位地址AO~A3作为每一个逻辑通电状态的偏移地址。上图中是将SN74191的4位并行数据输出端与AO~A3相连接，存储器2732的地址增减顺序决定了步进电动机的运行方向，上图中是由开关K9控制计数器的（5）脚D/反向U来实现的。把存储器2732的数据输出端D0-D5作为步进电动机绕组的控制信号。
与相应端子相连接。由子存储器2732是可编程存储器，只要改变逻辑通电状态转换表，不用改变硬件电路，就可以改变步进电动机的工作方式。

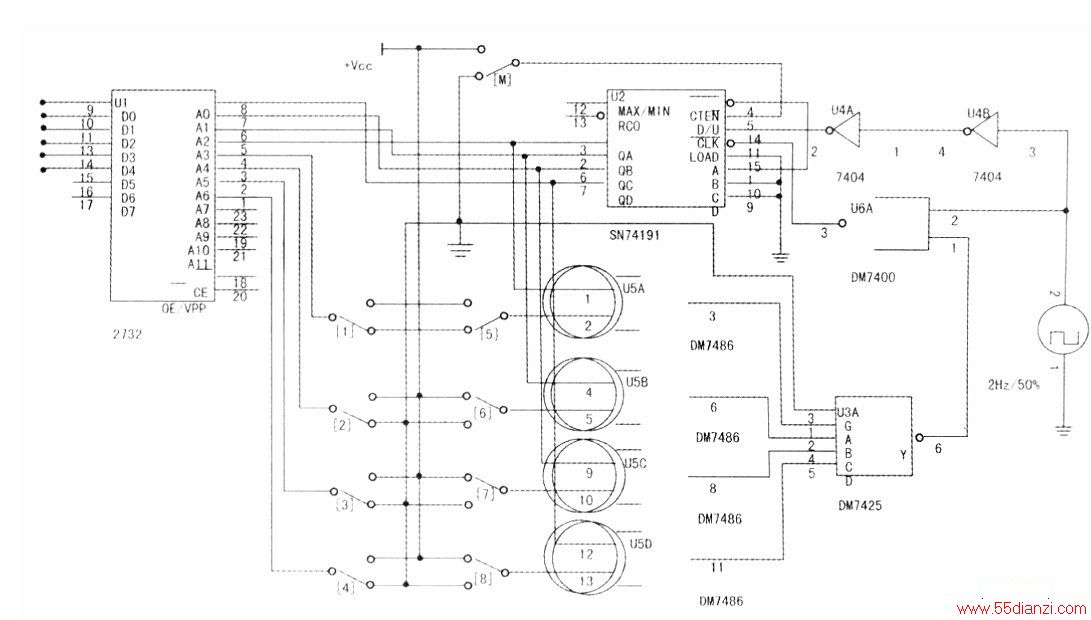

仿真实验结果下面将上图所示多功能步进电动机控制电路用EWB软件进行仿真。首先按下图所示绘出原理图。为了观察波形，在下图中调用了虚拟数字逻辑分析仪，使用时双击仪器的图标即可观察波形。为了观察计数过程，调用了数码显示器，如下图所示。

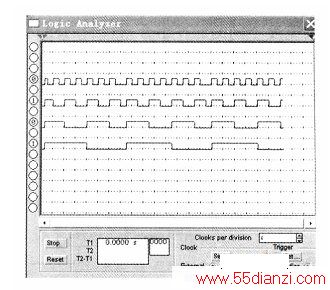

通过虚拟数字逻辑分析仪可得到右图所示的一组波形。该波形与三相混合式步进电动机逻辑通电状态表中的6拍2-2通电方式的逻辑状态完全相符。
利用EWB电子设计工作平台软件设计三相混合式步进电动机驱动电源，还可根据驱方式的不同，灵活地改变电路及参数，实时观测仿具结果，人人缩短了设计周期，为电路设计提供了一种十分快捷的方法。
