1．熟悉实验电气原理图．找到和主轴实验相关联的接线部分．
2．接线步骤：
(1)总电源开关三相380V到端子排Ll（上端进、下端出、端子位置参照电气图），从端子排到低压断路器D247-63-D32(上端进、下端出、电气图里代号QFl)，从低压断路器到变频器的R/L1、S/L2、T/L3，从变频器的U/Tl、V/T2、W/T3到端子排Ll（上端进、下端出、端子位置参照电气图1），从端子排到主轴电机。
(2)总电源开关三相380V到端子排Ll（上端进、下端出），端子排到变压器变压到220V(非控制元器件的电压为220V)，两相220V(任意两相，取U、W两相)到端子排Sl(位置根据电气原理图1)，端子排上U相到断路器D247-63-C6(上端进，下端出，电气图里代号为FUl)，从断路器到开关电源的L端子，端子排上W相直接到开关电源的N端子，两个开关电源并联．其中一个开关电源只给系统供电源。
(3)系统供电：一个开关电源的24V端子到系统的电源输入端子P24，开关电源的COM端子到系统的电源输入端子M。
(4)另外一个开关电源的24V端子到端子排Sl（位置参照电气图1），端子排到继电器模块的电源端子24V，开关电源的COM端子端子排Sl（位置参照电气图1），端子排到继电器模块的电源端子0V。
(5)系统的X7接口里的X7.4.56信号针到变频器的VIN信号端子，系统的X7接口里的X7.4.14信号针到变频器的GND信号端子（位置参照电气图2）。
(6)系统的Xl00和继电器模块的S01信号端子相连接．系统的Xl01和继电器模块的S02信号端子相连接，X200和继电器模块的SI信号端子相连接（位置参照电气图2）。
(7)变频器的l信号端子接继电器模块的Q0.N0端子，变频器的2信号端子接继电器模块的Ql.N0端子，变频器的24VG信号端子接继电器模块的Q0.C端子和Ql.C端子（位置参照电气图2）。
(8)变频器的BI/P和B2端子分别接到刹车电阻的两个端子。
(9)接地端子全部接地。

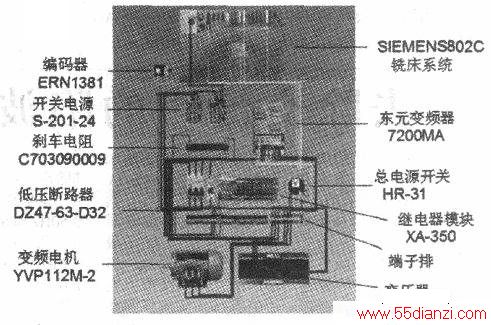

3．安装好的变频器控制线路接线见下图。
