隔离变压器在开关电源维修中的应用

　　(1)隔离变压器的作用。

　　从以上分析中我们知道，液晶彩电开关电源的初级热地是带电的，因此，在用示波器维修开关电源时，为确保人员、彩电和仪器的安全，建议采用隔离变压器，隔离变压器是一个一次与二次绕组匝数比为1：1的变压器。实际上，为克服变压器自身的损耗（铜损与铁损），需把二次侧的匝数多绕5%左右，即空载时二次电压较一次电压约高5%。这可以作为我们区分一次与二次绕组的方法之一。在维修工作中使用隔离变压器，是为了使二次电压与电网电压隔离，实现浮动（悬浮）电位，以保证测试时的人身安全。此外，隔离变压器还有防雷击功能和滤除电源中杂波干扰的功能。

　　在目前采用的“三相四线制”供电网中，用电器（负载）必有一根线接相线（火线），另一根线接地线（严格说应是中线）。当负载有漏电或我们触及带电体的某点时，电流就会通过人体流入地下而发生触电事故，当电流较大时还会有生命危险。若把负载接入隔离变压器的二次侧，虽然电压仍为220V，但它们与地之间已无相对电位，实现了电位浮动。使用隔离变压器后，人体单独触及负载上任一点时均不会发生触电事故。当然若同时触及二次侧电位差较大的两点时也会发生触电，但这种情况是很少发生的，这样就会比较安全。

　　(2)采用隔离变压器时，示波器与液晶彩电开关电源的连接。

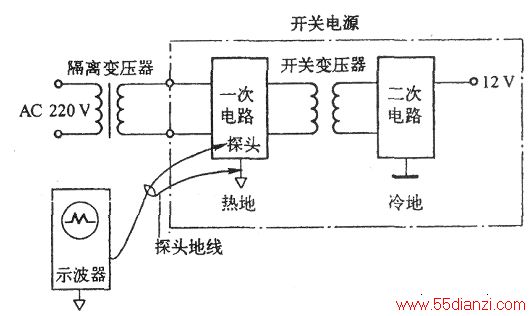

　　要用示波器来观测液晶彩电开关变压器一次电压波形时，必须使用隔离变压器进行隔离，连接方法如下图所示。因为这部分的地线为热地，热地线上存在很高的电压，因此，若不采用隔离变压器进行隔离，当示波器地线与开关变压器热地相连时，会使示波器外壳带电，对维修人员将构成很大威胁。如果用示波器测量开关电源二次侧波形或主板电路波形时，由于其地为冷地，可以不采用隔离变压器。
