隔离变压器的等效模型

　　1.有限磁导率—磁阻
　　
　　如果磁导率不是理想的无穷大，而是有限值。则磁芯具有一个磁阻，少量的磁化电流会流过磁芯而分流主线圈的电流。在等效电路中使用一个跟主线圈并行的电感Lm来表示有限磁导率的影响。如下图：

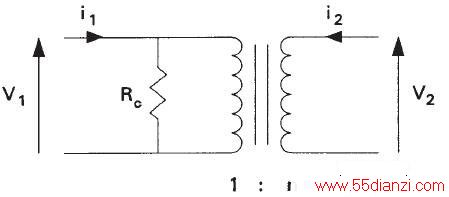

　　2.磁芯损耗（铁损）
　　
　　磁芯损耗包含磁滞损耗和漩涡电流损耗，等效模型中用跟主线圈并行的电阻Rc来表示。

　　磁滞损耗一般是交流电流流过变压器时，铁心中的磁力线方向和大小会发生变化，使得铁心内部分子相互摩擦，放出热能。穿过铁心的磁力线，都会在与磁力线垂直的平面上产生感应电流，这个电流会形成闭环，成漩涡状。涡流会使铁心发热，消耗电能。
　　
　　一般可以选择高的电阻率系数的材料来做磁芯（如铁素体），或者采用阻碍漩涡电流产生的结构（如使用层压的铁心结构）
　　
　　3.线圈阻抗（铜损）
　　
　　一般组成线圈的导体都有一定的阻抗，等效模型使用Rp、Rs 来表示。它主要受线圈的导体的直径和圈数影响。（一般线圈电阻发热，将电能转换成热能损耗掉）

　　4.泄露磁通
　　
　　在实际的线圈中，并不是所有的磁通能够对两个线圈起到耦合作用，这些没有起到耦合作用的磁通叫着泄露磁通。等效电路使用一个串行电感来表示，故也称为泄露电感）

　　5.分布式电容
　　
　　由于线圈和磁芯之间的耦合作用以及相邻匝之间的耦合作用，在变压器的线圈上存在一些寄生电容。等效模型使用Cdp、Cds来表示。主要受线圈的几何结构和磁芯的介电常数影响。

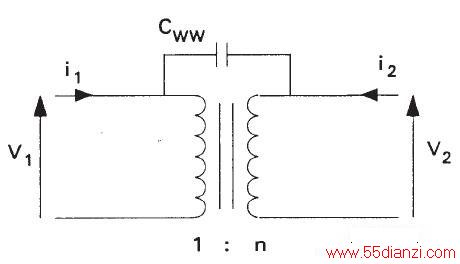

　　6.线圈间电容
　　
　　主线圈和次级线圈之间存在一个耦合电容，用Cww来表示，它受线圈的几何形状和磁芯的介电常数影响。它也是共模信号在主次级线圈间耦合的主要通路。

　　7.隔离变压器的等效模型

　　下图是Pulse H5007用等效模型建模的pspICe模型：
