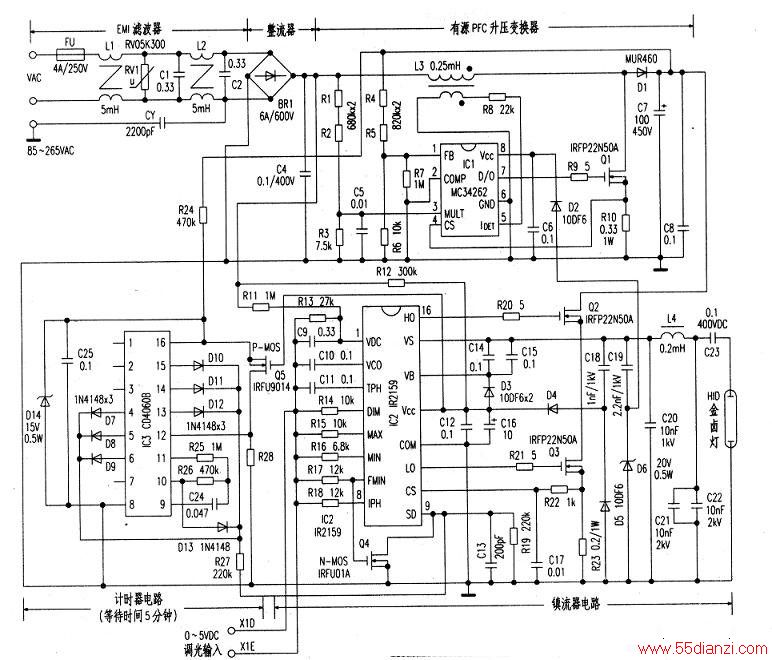

一款250W金属卤化物灯电子镇流器电路如下图所示。其组成包括：1．EMI(RFI)滤波器；2．桥式整流器；3．有源功率因数校正(APFC)升压变换器；4．镇流器控制电路；5．计时器电路。主要技术指标是：AC输入电压范围为85~265V，线路功率因数≥0.99，输出功率250W，满载下效率不低于93%。
以IC1(MC34262)为中心，组成电感(L3)电流连续模式的有源功率因数校正(APFC)升压式变换器。其作用是：1．控制AC输入电流总谐波畸变率在1%以下，线路功率因数达0.99;2．当AC输入电压在85～265V变化时，在C7两端输出400V低纹波稳定DC电压，施加到半桥逆变器高端开关Q2的漏极。
全桥整流电压及PFC输出电压分别经启动电阻R12和R24施加到IC2(IR2159)的VCC脚及IC3(CD4060B)的16脚，使IC2、IC3启动工作。当IC2被启动之后，C18、D4和D5等组成的泵电源为IC2（13）脚及IC1的Vcc⑧脚提供工作电压与电流。
IC2②脚外部电容C10用于设定压控振荡器(VCO)的频率。IC2开始工作后，先输出一个较高的频率(如65kHz)对金卤灯预热。IC2⑧脚上的外部电容C11和⑧脚上外部电阻R18分别设定预热时间和预热电流。当预热结束时，IC2输出频率降至正常工作频率，电感L4阻抗减小，在灯两端产生一个足够高的电压使灯击穿而点燃。
Q3源极上的串联电阻R23(0.2Ω)为电流检测元件，通过IC2⑩脚输入到内部峰值电流限制电路。只要Vcs>1.6V，VCO就停止振荡，IC2HO脚和LO脚上的输出被关断。IC2的SD脚为关闭输入。在故障情况下，SD脚上电压会超过3V，同样会使IC2的VCO停止振荡。
锁相环CD4060B组成计时器电路，并通过R27连接到IC2的SD脚。
CD4060B提供多个点火脉冲，两脉冲‘之间的时间间隔是5分钟，以使灯充分冷却后再点火，避免灯熄灭后立即产生过高热重复轰击电压，对灯造成损害。
IC2⑤脚和⑥脚上的外部电阻R15和R16，分别用作设定最大和最小灯功率。在PCB板上，应使IC2紧靠Q2与Q30只要IC2结温超过175C的门限，IC2则立即关闭。
一个0—5V的DC电压可通过电阻R14施加到IC2的④脚(DIM)。当电压从0V逐步升到5V时，IC2通过振荡频率的升高，使L4阻抗增加，从而导致灯功率从额定值逐渐减小，于是灯光变暗，实现调光节电功能。
