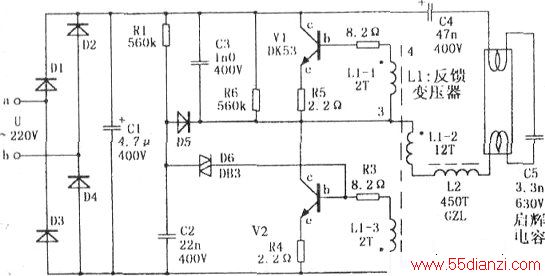

首先介绍电子节能灯镇流器电路原理。尽管电子节能灯电子镇流器电路设计不尽相同，但都有其共性，这里以TDH16W电子镇流器典型电路为例说明工作原理。电路上电后，经Rl给C2充电，当C2被充电至40V左右时，触发二极管导通，使V2得到基流而导通，流过触发二极管的电流同时也分流给磁环变压器11-3，使流出同名端电流增加，V2集电极电流流向为：电流正极→C4充电-C5→L2→L1-2→V2-电源负极，L1-2中电流亦流出同名端，经11-3反馈后，使V2基流分流增加，V2导通变差，但经L1-1反馈后，流出同名端电流即形成V1基流，于是Vl逐渐导通，V2逐渐截止。V1导通后，C4充电电压经V1—L1-2→L2→C5而放电，放电电流流人11-2同名端，经11一l反馈后，减弱Vl基流，经11-3反馈后产生V2基流，于是Vl逐渐截止，V2逐渐导通，这样V1、V2轮流导通，形成约20kHz高频振荡，在c5上产生高频压降，通过启辉电容c5使灯管得到电压，并将其点燃。
