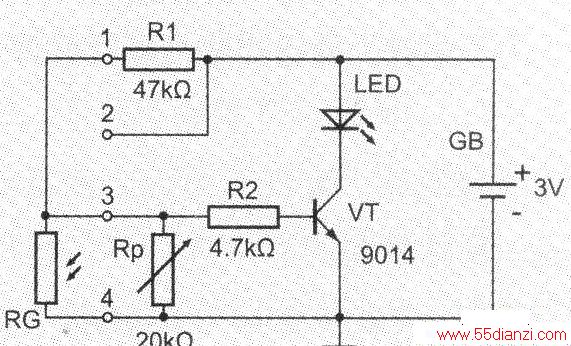

电路如下图所示。用导线将1、3两端相连,光敏电阻RG接在在3、4两端,可实现有光照射时,RG阻值较小,VT基极电位较低,使VT截止,模拟灯LED不亮,无光照时LED灯亮。光敏电阻RG阻值上升,VT基极电位上升,晶体管VT饱和导通,LED发光。若同时配合音响发生器,可以进行声光报警。配合微调电阻RP,可调整灵敏度。
