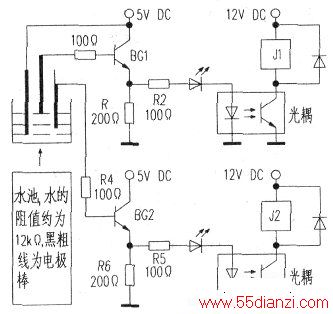

该电路制作简单:适用性较广,可以用于太阳能热水器的自动上水及各种水塔水位的控制,电路如附图所示。
图中需要增加一个5V DC电源,给电极棒、光耦供电。12V DC给继电器J1、J2供电,24VDC给继电器J3供电。根据实际电路所用继电器型号,12V DC、24V DC可以合并用一个电压。
当水位低于低限时,继电器J1、J2不动作,24V DC电源通过继电器的常闭触点J1-1、J2-2驱动继电器J3动作,触点J3-1构成自锁,继电器J3一直处于带电状态,其常开触点J3-3控制上水电机。
当水位接触低限时,BG2导通,发光二极管点亮,同时光耦导通,继电器J2动作,触点J2-1断开,但是继电器J3因为具有自锁功能,所以J3仍动作,继续上水。
当水位接触高限极棒时,三极管BG1导通,发光二极管点亮,同时光耦导通,继电器J1动作,触点J1-1断开,继电器J3失电停止上水。
当水位从高位降到高低水位之间时,如果想上水,可以通过手动动闭开关AK,使继电器J3得电,开始上水。水位上升到高限时,会自动停止上水。
如果需要水位指示,可以多增加几个电极棒,将指示灯安装到便于观察的地方。
