一种防电极电解的自动水位控制电路

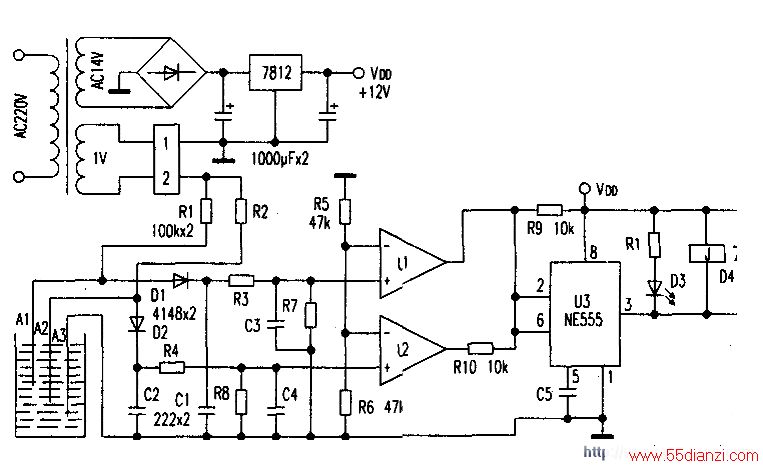

　　水位控制的电极（材料多为不锈钢）一般使用三年左右。就会出现故障。仔细分析，认为电极之所以会电解，最主要是上面加有直流电。如果把电极上加的直流电改为交流电。应该可以解决电极的电解腐蚀问题。经过反复试验，最后用lV的交流电，经电阻限流，经双运算电路作比较，解决了电极电解腐蚀的现象，使用已两年多，电极表面还是光洁如新。现绘出电路原理图与大家探讨。图中Cl、C2用CBB电容，U1、U2可采用LM339。也可采用其他双运算集成电路。

　　当水位低于A2时，lV交流电源经Dl、D2整流。C1、C2滤波后。使比较电路Ul、U2都输出为高电平，R9为上拉电阻，U3输出低电平，继电器吸合，水泵工作。水位上水到A2时，P2无整流输出，U2输出低电平。因RlO与R9同阻值，固而使U3（2）、（6）脚保持1/2VDD电压。U3状态不变。当水位上升到A1时，D1无整流输出。U1输出低电平，U3状态改变，（3）脚输出高电平，水泵停止工作，U3采用NE555较CD401l故障低，不容易损坏。
