用CD4081和CD4011组成的水位自动控制电路

　　该电路主要由一片4-2输入与门CD4081和一片4-2输入与非门CD4011组成，是一款实现水源缺水保护水泵功能的水位自动控制器。经过实际应用，证明该电路运行可靠，电路制作简单，很适合爱好者自制。

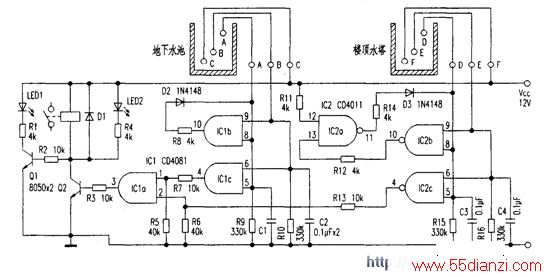

　　电路如图所示。CD4011集成电路与外围元件及D、E、F三个水位电极组成水塔水位探测控制电路。

　　CD4081集成电路与外围元件及A、B、C三个水位电极组成地下水池（即水源）水位探测保护控制电路。这两部分测得的综合信号从CD4081的③脚输出，经继电器J的触点控制水泵电源的通断，实现对水塔水位自动控制的功能。D、E、F三个水位电极分别为水塔里的上中下三个电极。当冰塔缺水时，水位低于正电极，CD4011的⑤、⑥、⑧、⑨脚变为低电位，④脚变为高电位，通过电阻R13使CD408l的②脚变为高电位，这时能否使继电器J导通打开水泵电源抽水？还要看CD4081的①脚是否变为高电位，即看地下水池里的三个A、B、C水位电极探测水位的情况，这时可能会有三种情况发生。

　　第一种是下水池无水，CD408l的⑤、⑥、⑧、⑨脚为低电位，④脚输出低电位，经R7使其①脚为低电位，则③脚输出低电位，Q2截止、Q1导通，LEDl发光指示不抽水。

　　第二种是地下水池里的水不多，水位刚好使CD408l的⑤、⑥、⑧、⑨脚为高电位，④脚输出高电位，经R7使其①脚为高电位，。

　　③脚输出高电位。Q1导通，使继电器J工作、常开触点闭合接通水泵电源抽水，LED2发光指示抽水，Ql截止，LEDl熄灭。

　　当地下水池里的水抽完，而水塔还没有抽满水时，CD4081的⑤、⑥、⑧、⑨脚已变成低电位，④脚输出低电位，经R7使其①脚为低电位，③脚输出低电位，Q2截止，使继电器J停止工作、常开触点断开水泵电源停止抽水，LED2熄灭，Q1导通，LEDl发光指示不抽水。

　　第三种是地下水池里的水很多。能够供水塔一直抽满水。
