变频调速连锁控制电动机正反转电路

　　（一）电路构成

　　变频调速连锁控制电动机正反转电路由以下两部分组成：
　　
　　一是以电动机为负载的主电路；
　　
　　二是以选择开关为转换要素的控制电路。主电路包括三相交流电源开关QF、交流接触器KM的主触头、变频器UF内置的AC／DC／AC转换电路以及三相交流电动机M等。控制电路包括控制按钮开关SA1、SA2、SB1、SB2，交流接触器KM的线圈及其辅助接点，变频器内置的保护接点KF以及选频电位器RP等。
　　

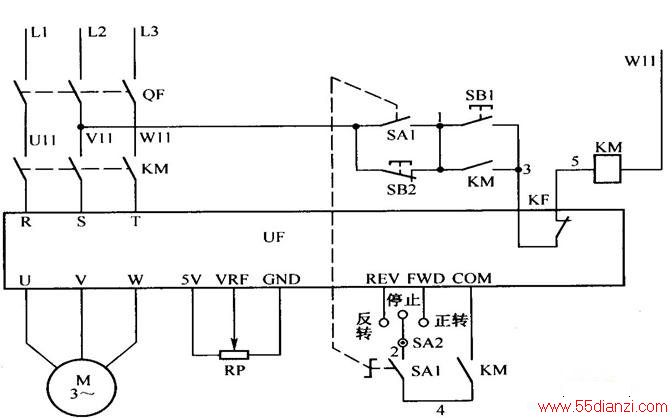

　　图中SA2为三位(正转、反转、停止)开关，旋转开关SA1为机械连锁开关，接触器KM为电气连锁触头。SA2接通时，SB1退出；SA1断开时。接触器的辅助接点(4-COM)接通时，只有SA1、SA2都接通才有效；接触器的接点(4-COM)断开时，SA1、SA2接通无效。

　　（二）电路工作原理

　　如果要使电动机正向运行，可按下按钮开关SB1，KM线圈得电动作，其辅助接点(1-3)、(4-COM)同时闭合，变频器的R、S、T端得电进入热备用状态。将SA1开关旋转到接通位置时，然后将SA2拨到“正转”位置，变频器内置的AC／DC／AC转换电路开通，电动机启动并正向运行。
　　
　　如果要使电动机反向运行，应先将SA2拨到“停止”位置，然后再将开关SA2转到“反转”位置，电动机于是反向运行。

　　如果一开始就要电动机反向运行，则先将旋转开关SA1转到接通位置(SB2退出)，然后按下SB1，接触器KM的线圈得电动作，其辅助触点(1-3)、(4-COM)同时闭合，变频器的R、S、T端得电，进入热备用状态。将SA2转到“反转”位置时，变频器内置的电路换相，电动机反向运行。
　　
　　同样，如果在反向运行过程中要使电动机正向运行，则先将SA2拨到“停止”位置，然后再将开关SA2转到“正转”位置，电动机于是正向运行。
　　
　　需要停机时，将SA1转到“停止”位置，断开SA1对SB2的联锁，作好变频器输入端(R、S、T)脱电准备。按下SB2，KM线圈失电复位，切断交流电源与变频器(R、S、T端)之间的联系。
