变频调速电动机正转控制电路(一)

　　（一）、电路构成

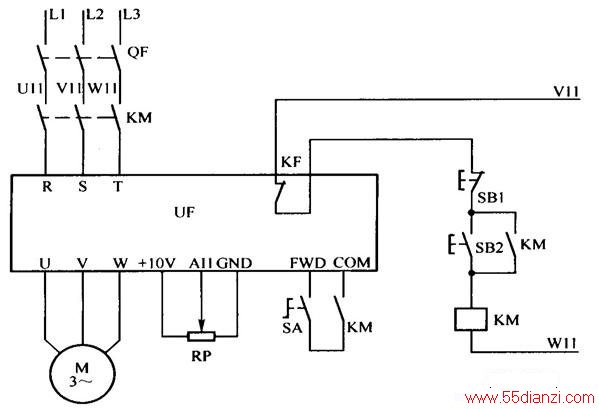

　　该变频调速电动机正转控制电路由主电路和控制电路等组成。主电路包括自动空气开关QF、交流接触器KM的主触头、变频器内置的AC／DC／AC转换电路以及三相交流电动机M等。控制电路包括控制按钮SA、SB1、SB2，交流接触器KM的线圈和辅助接点以及频率给定电路等。

　　（二）、电路工作原理

　　在控制电路中，变频器的过热保护接点用KF表示。+10V电压由变频器UF提供；RP为频率给定信号电位器，频率给定信号通过调节其滑动触点得到。
　　
　　合上电源开关QF，电路输入端得电进人备用状态。按下控制按钮SB2后；
　　
　　电流依次经过V11→KF→SBl→SB2→KM线圈→W11，接触器的线圈得电吸合，它的一组动合接点闭合自锁，另一组动合接点也闭合，为SA按钮操作作好准备。同时，接触器主触头闭合，变频器进入热备用状态。
　　
　　操作旋转开关SA，闭合FWD(正转控制端子)-COM（公共端）端子，变频器启动运行，电动机工作在变频调速状态。变频器可按厂方设定的参数值运行，也可按用户给定的参数条件运行。REV（反转控制端子）

　　（三）注意事项

　　①变频器的接线必须严格按产品上标注的符号对号入座，R、S、T是变频器的电源线输入端，接电源线；U、V、W是变频器的输出端，接交流电动机。一旦将电源进线误接到U、V、W端上，将电动机误接到R、S、T端上，必将引起相间短路而烧坏变频管。
　　
　　②变频器有一个接地端，用户应将这个端子与大地相接。如果多台变频器一起使用，则每台设备必须分别与大地相接，不得串联后再与大地相接。
　　
　　③模拟量的控制线所用的屏蔽线，应接到变频器的公共端(COM)，但不要接到变频器的地端或大地端。
　　
　　④控制线不要与主电路的导线交叉，无法回避时可采取垂直交叉方式布线。控制线与主电路的导线的间距应大于100mm。
