  (一)电路构成

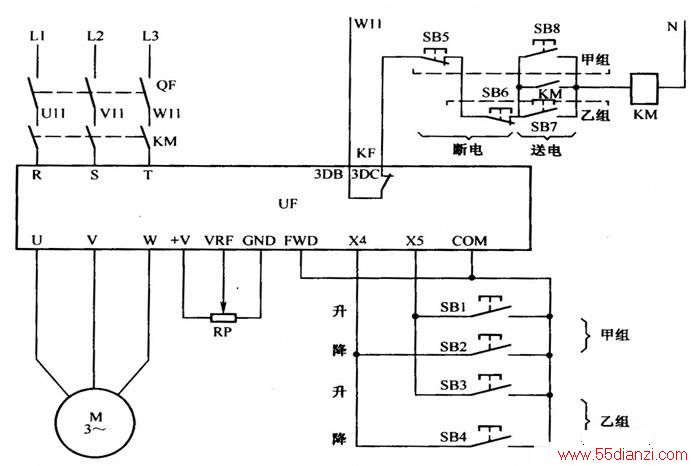

  两地控制变频调速电动机电路由以下三部分所组成:主电路、电源控制电路和分组升降控制电路。主电路包括电源开关QF、交流接触器KM的主触头、变频器内置的AC/DC/AC转换电路以及三相交流异步电动机M等。

  电源控制电路包括甲组控制按钮SB5、SB8,乙组控制按钮SB6、SB7以及交流接触器KM的线圈等。分组升降控制电路包括甲组控制按钮SB1、SB2以及乙组控制按钮SB3、SB4等。

  (二)电路工作原理

  合上电源开关QF,电源控制电路得电。如果是甲组操作,则按下SB8,KM线圈得电动作并自锁,其主触头闭合,三相交流电源送达R、S、T端。如果是乙组操作,则按下SB7,KM线圈得电动作并自锁,其主触头闭合,三相交流电源送达R、S、T端,变频器进入热备用状态。

  如果是甲组操作,上升时按SB1,下降时按SB2。如果是乙组操作,上升时按SB3,下降时按SB4。

  如果要停止对变频器的R、S、T端送电,可按下SB5或SB6,交流接触器的线圈失电,其主触头断开交流电源。
